ZÁKLADŇA, STROJOVŇA, PÁSY

Day 1, 29.11.2021

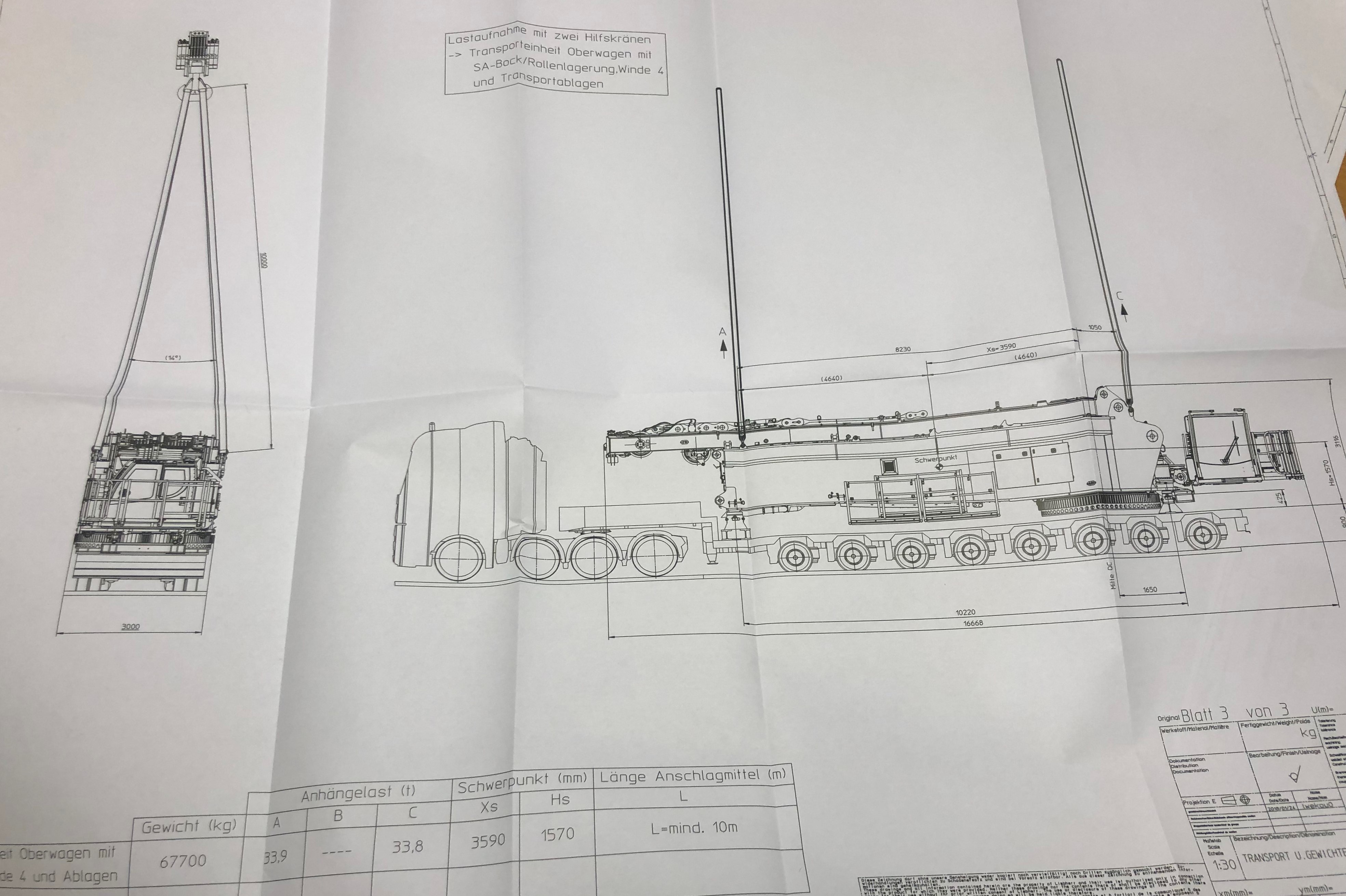

Zloženie strojovňe z návesu

Ak je strojovňa bez SA rámu (48t), tak je možné ju zložiť jedným žeriavom
Ak je na strojovni už namontovaný SA rám, tak skladáme za pomoci 2 pomocných žeriavov

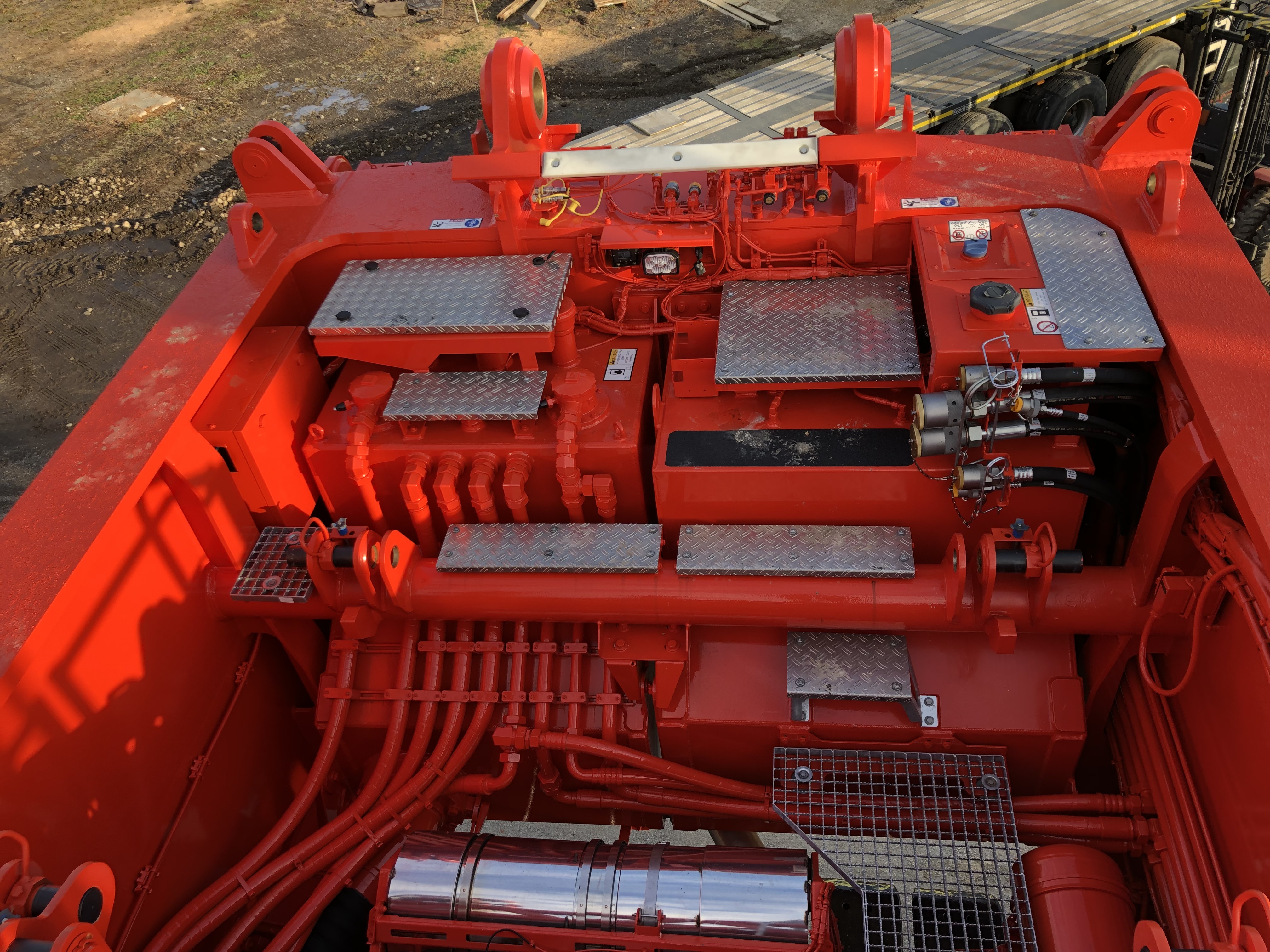

Strojenie basic machine - základne pasáku

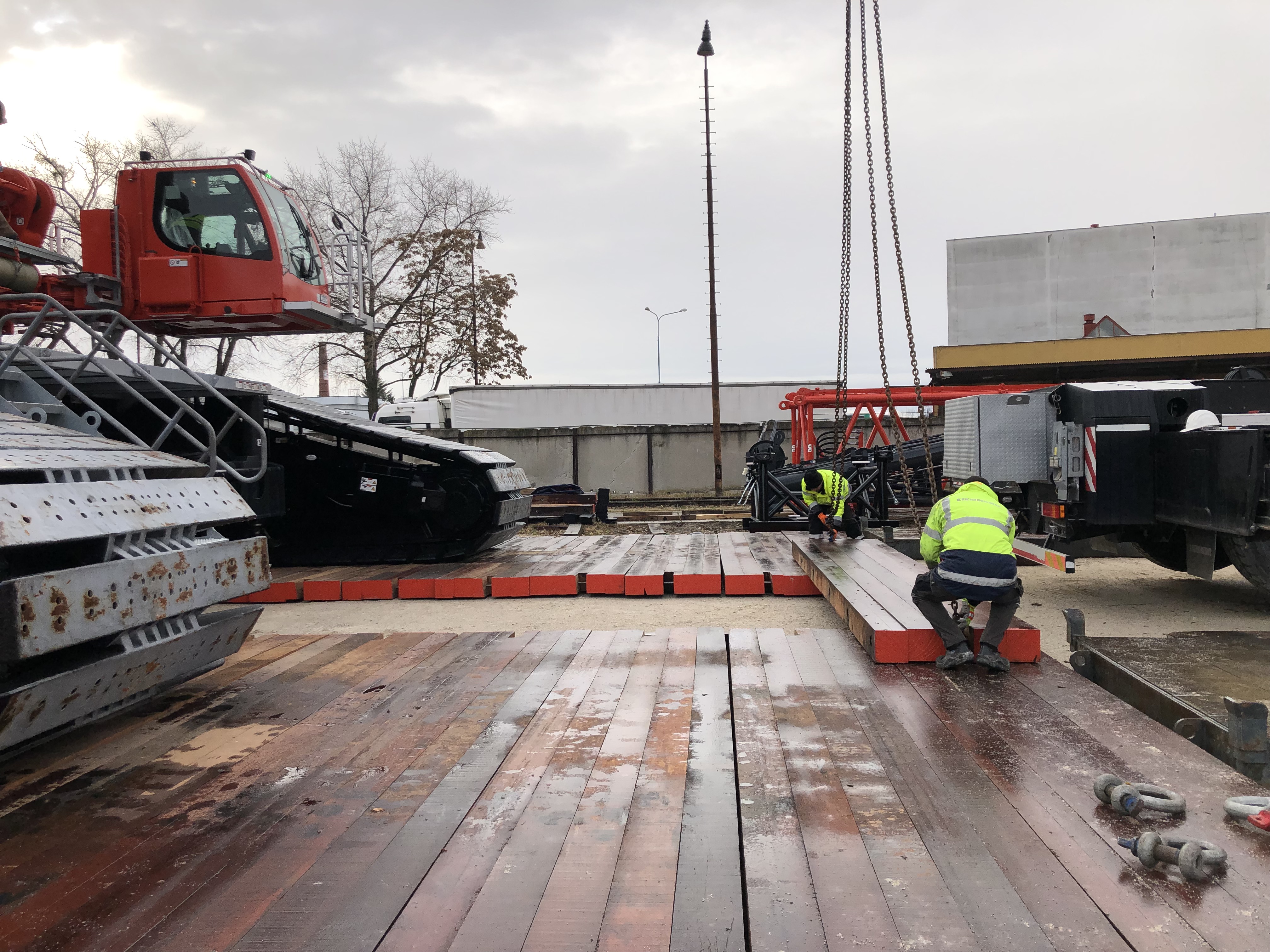

Pri skladani musí byť základňa v rovine a uložena na matrace

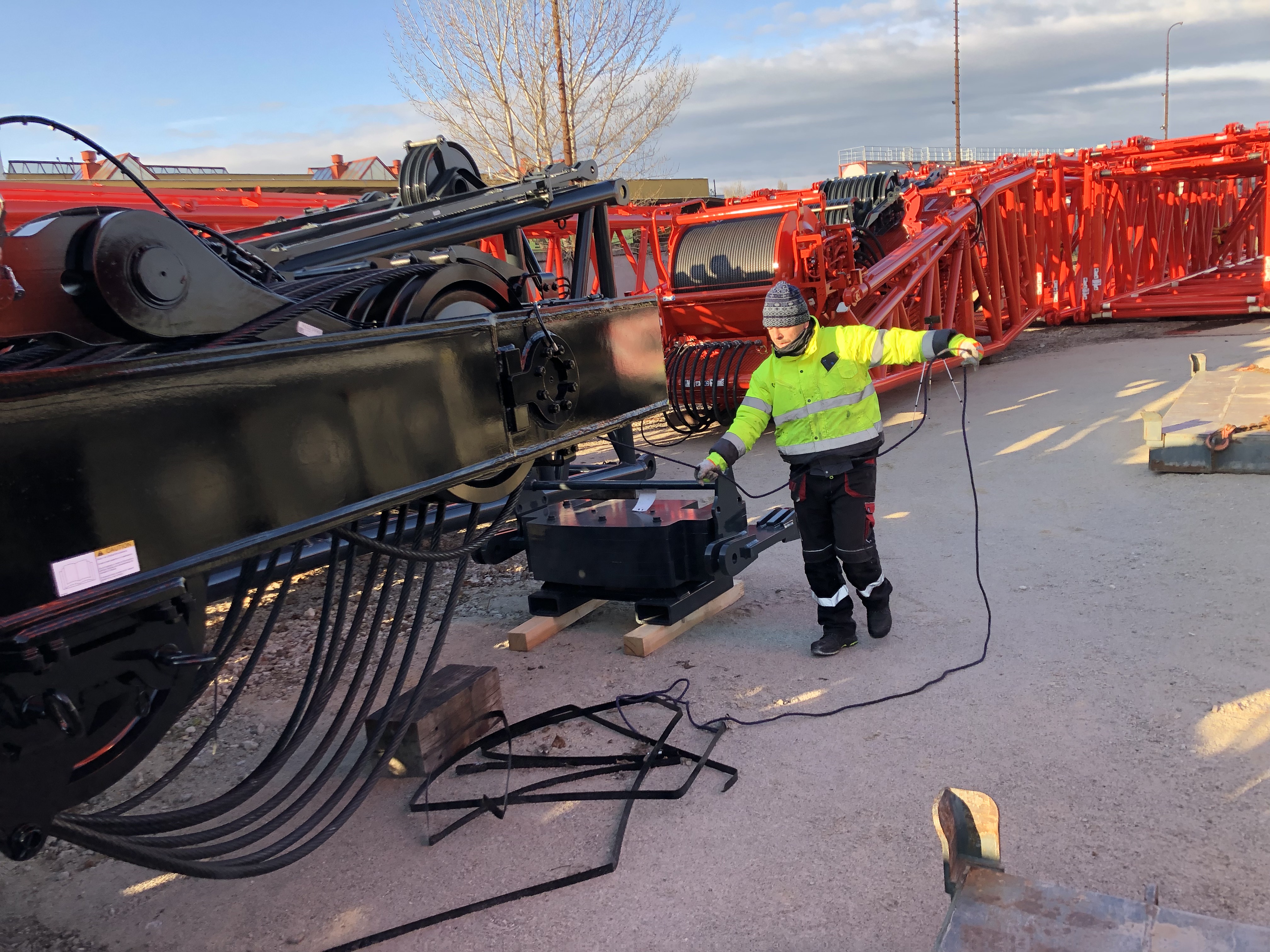

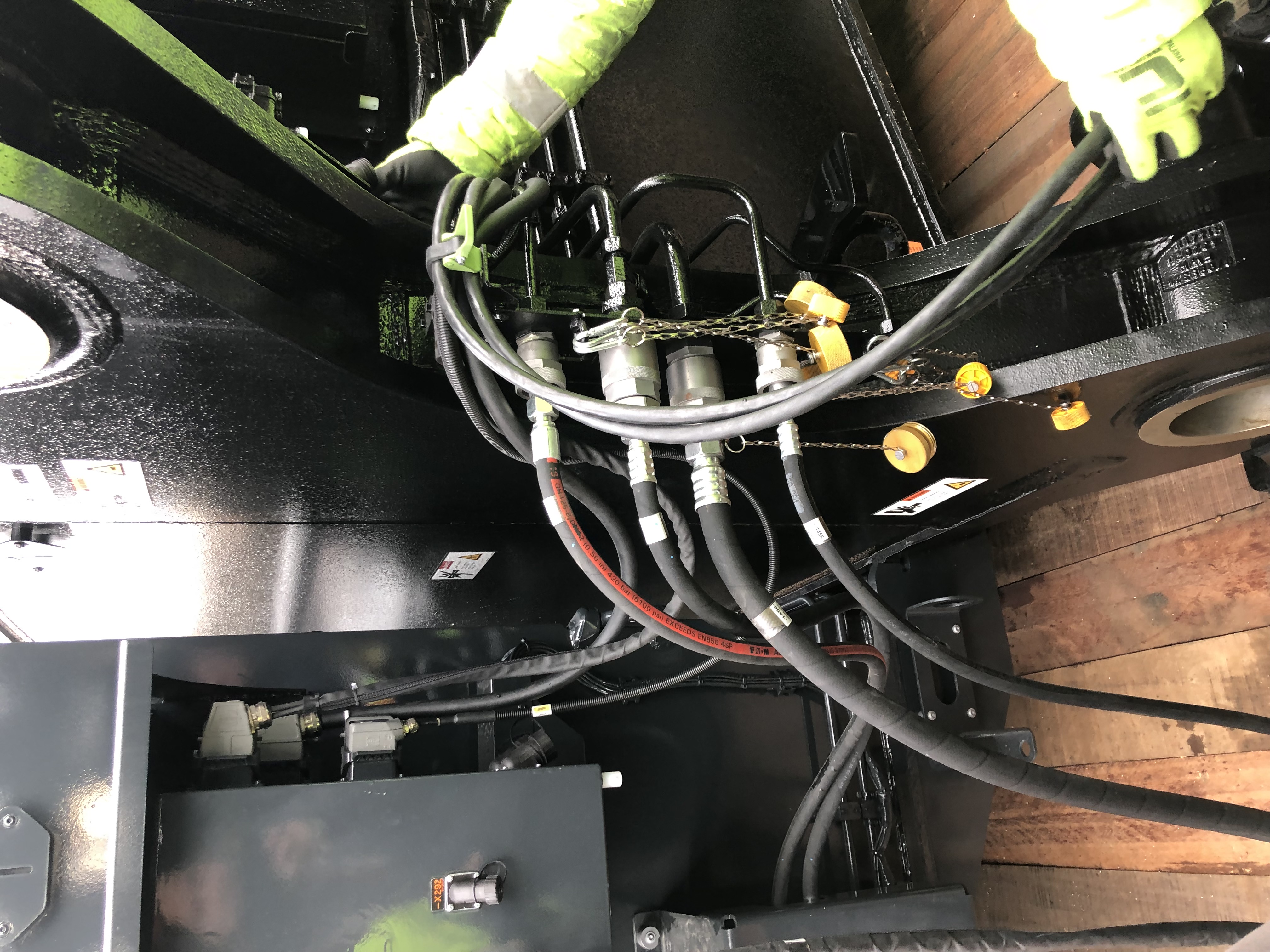

Prepojime el. a hydralicke hadice medzi strojovňou a základňou
Prepojime el. a hydralicke hadice medzi strojovňou a základňou

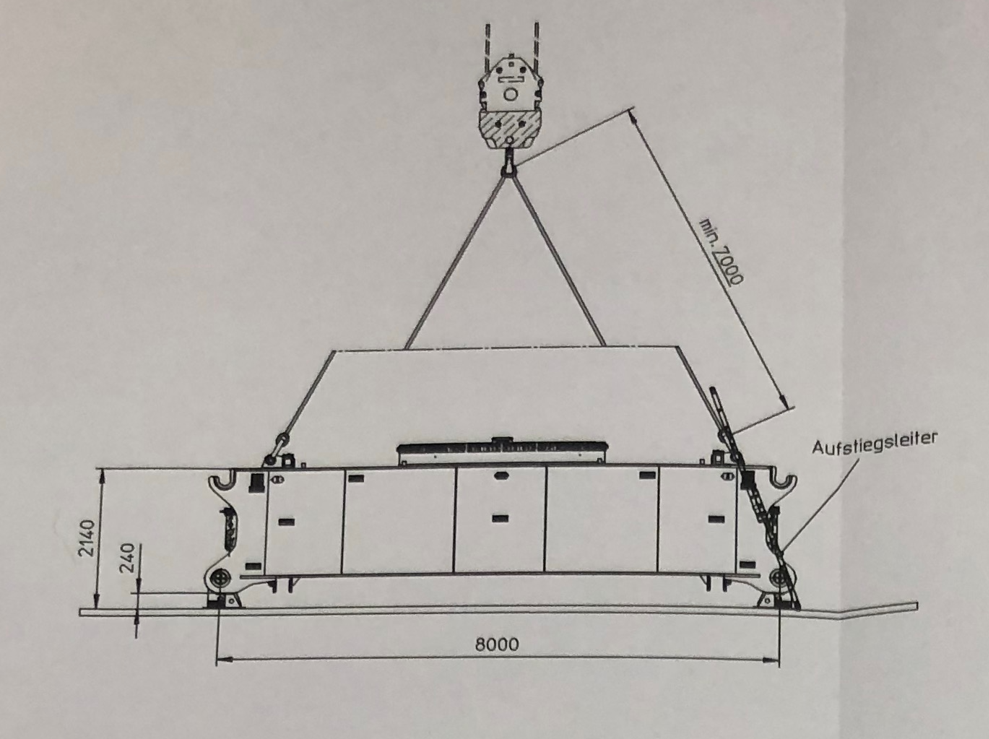

Koš centrálneho balastu

Montáž košov pre centrálny balast z každej strany základne
Koše centrálneho balalstu

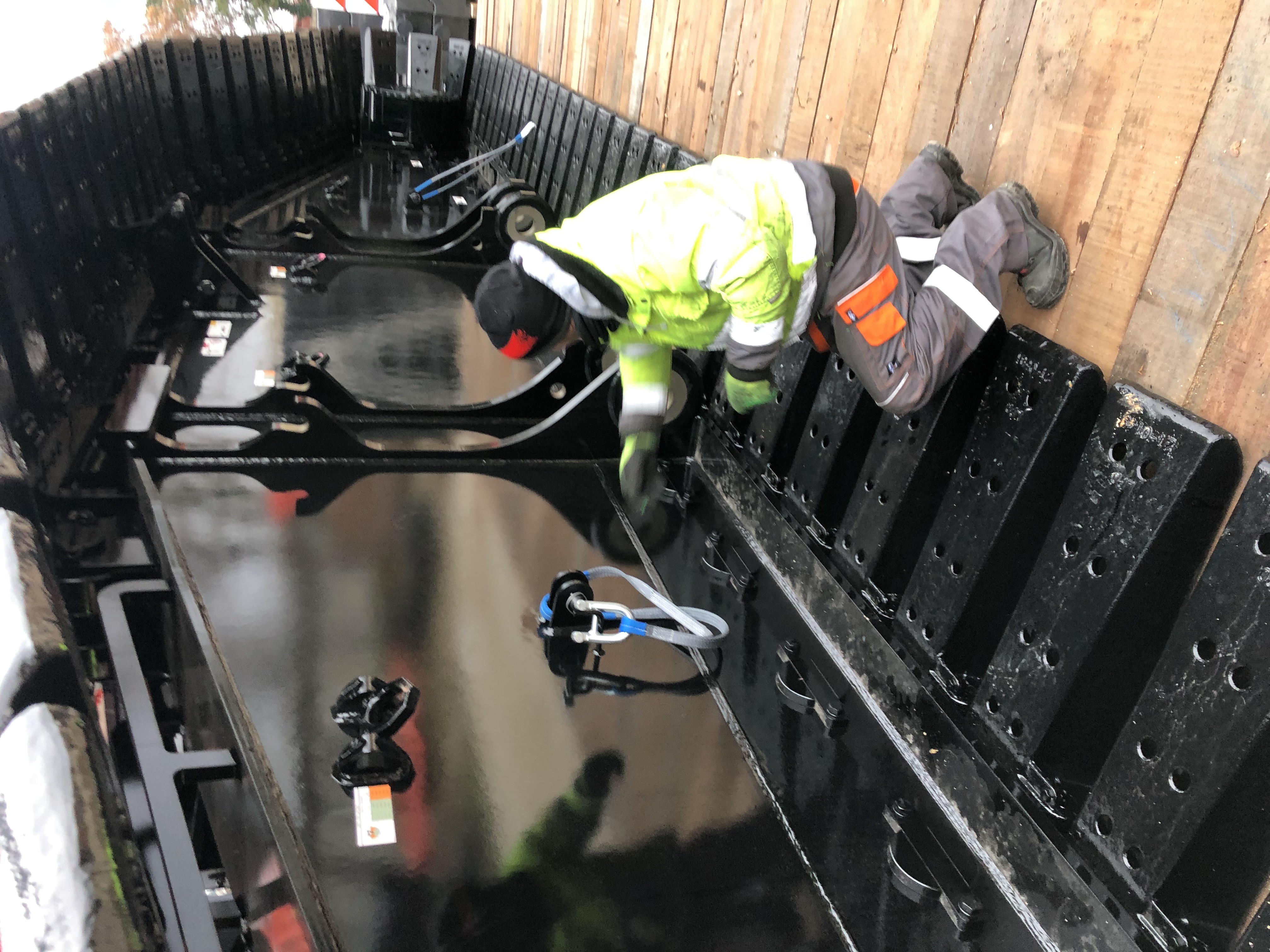

Koše centrálneho balalstu pred uložením vyčistiť
a namazať!

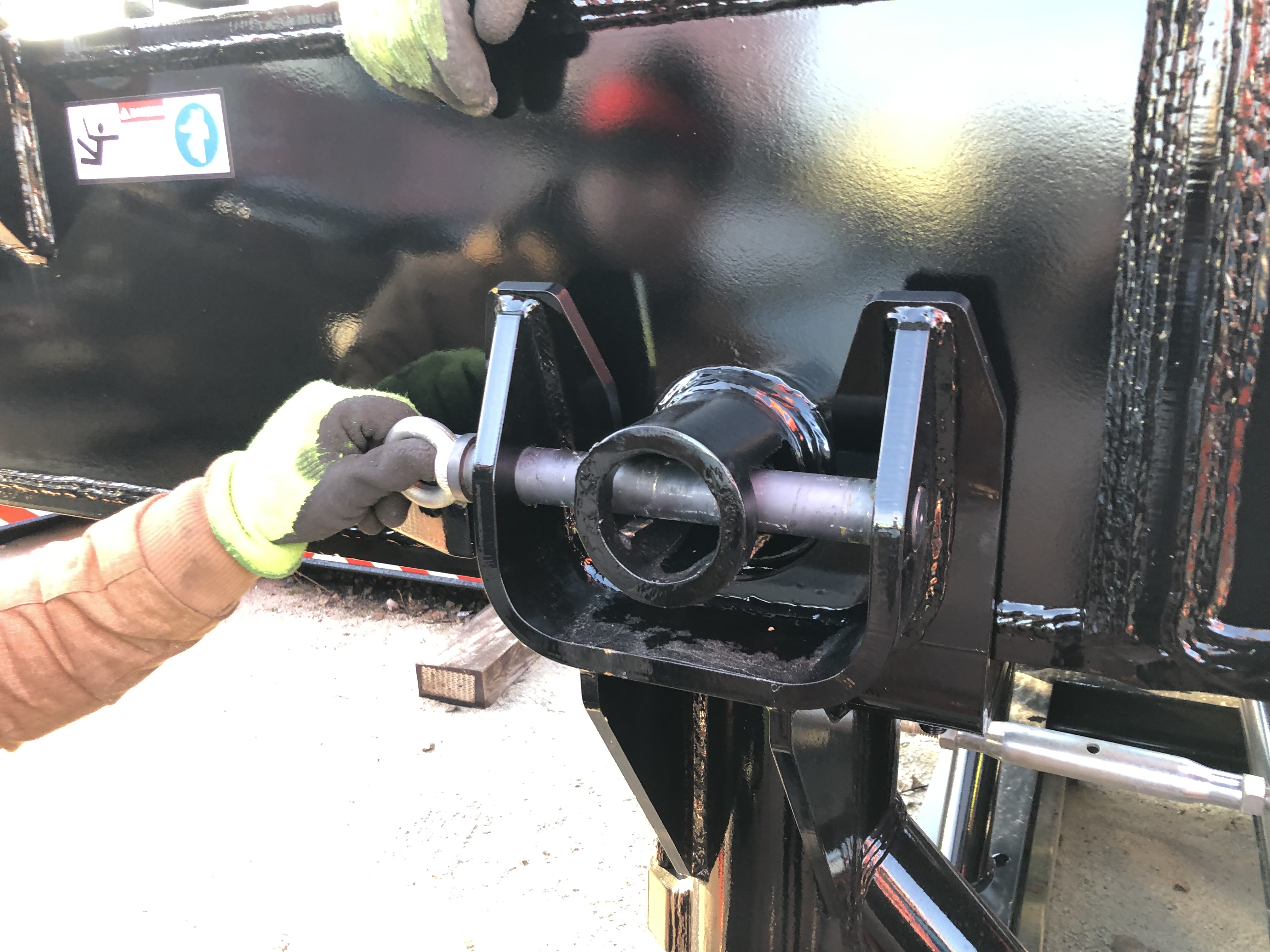

Koš usadzujeme najprv hornu časť a potom spodnú spustíme. Dole začepujeme a zaistime závlačkou!

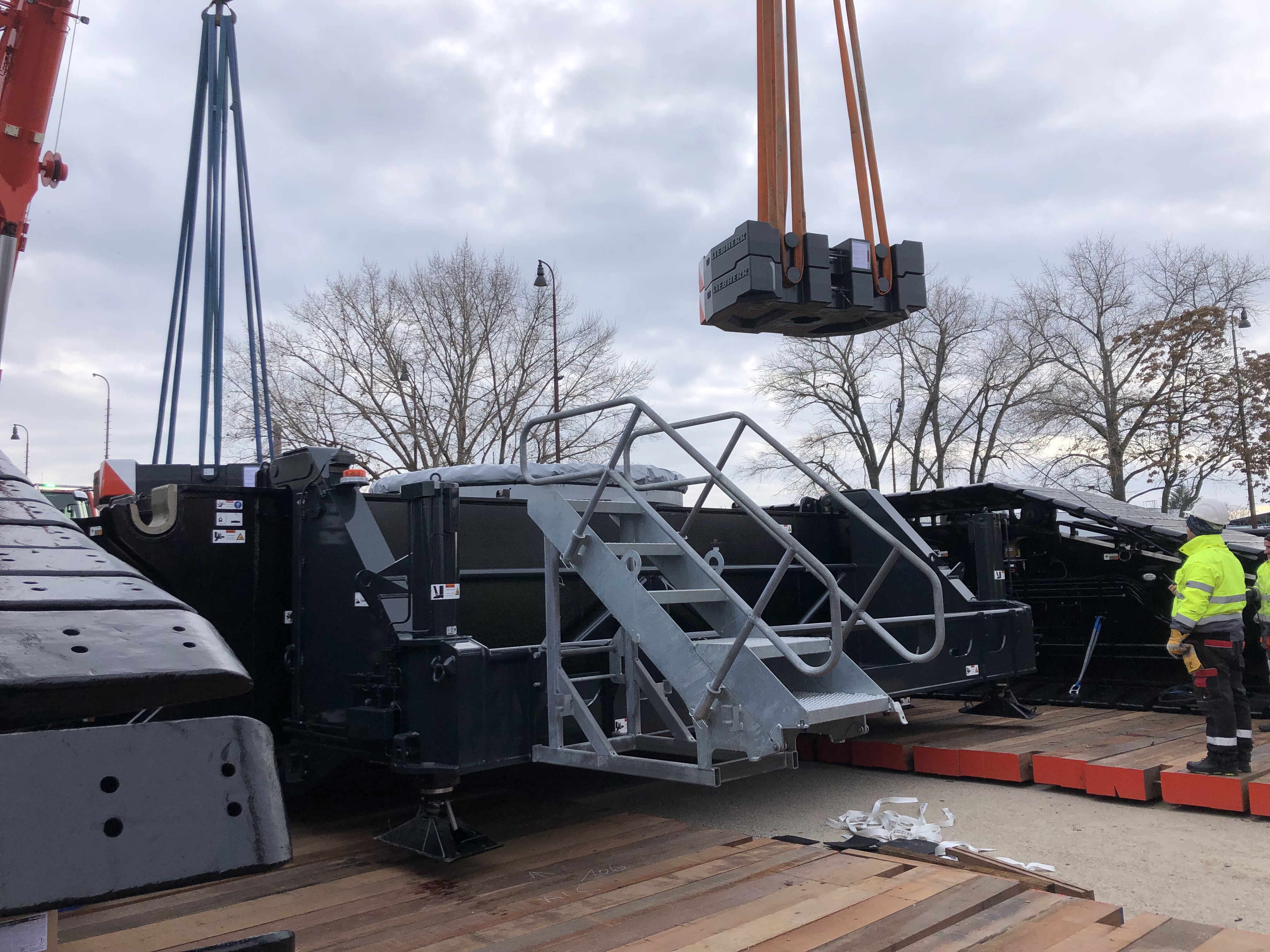

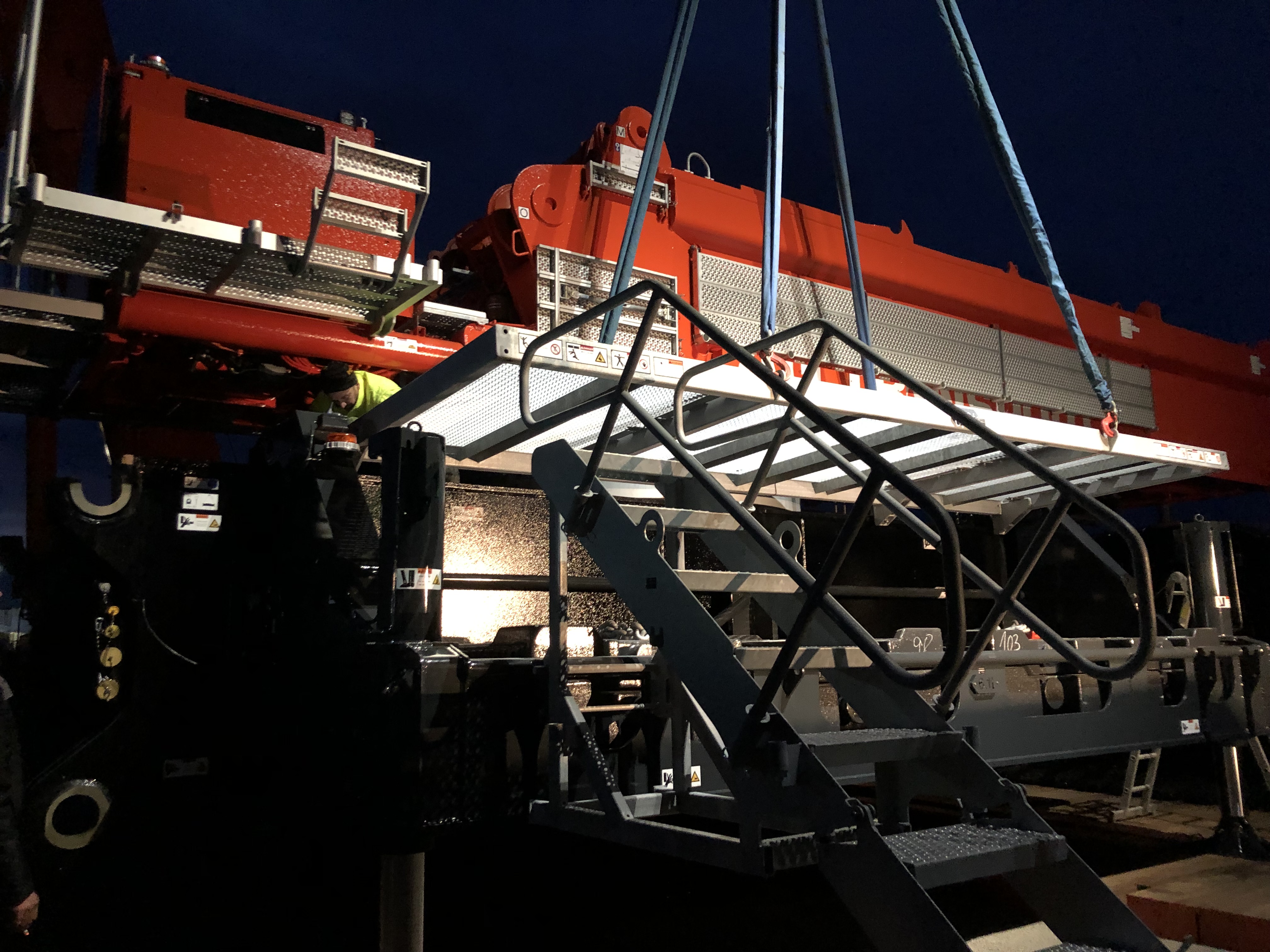

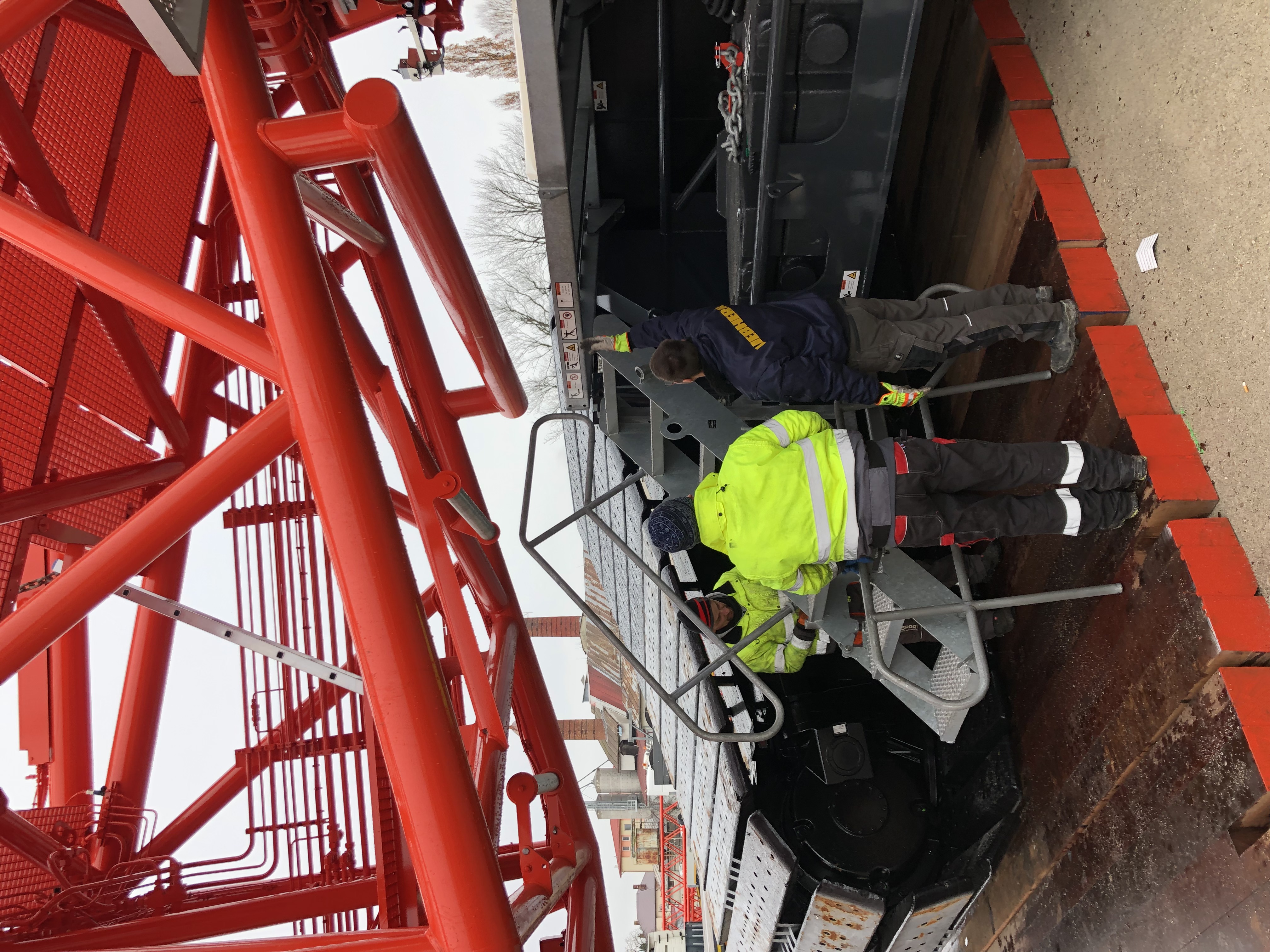

Schody

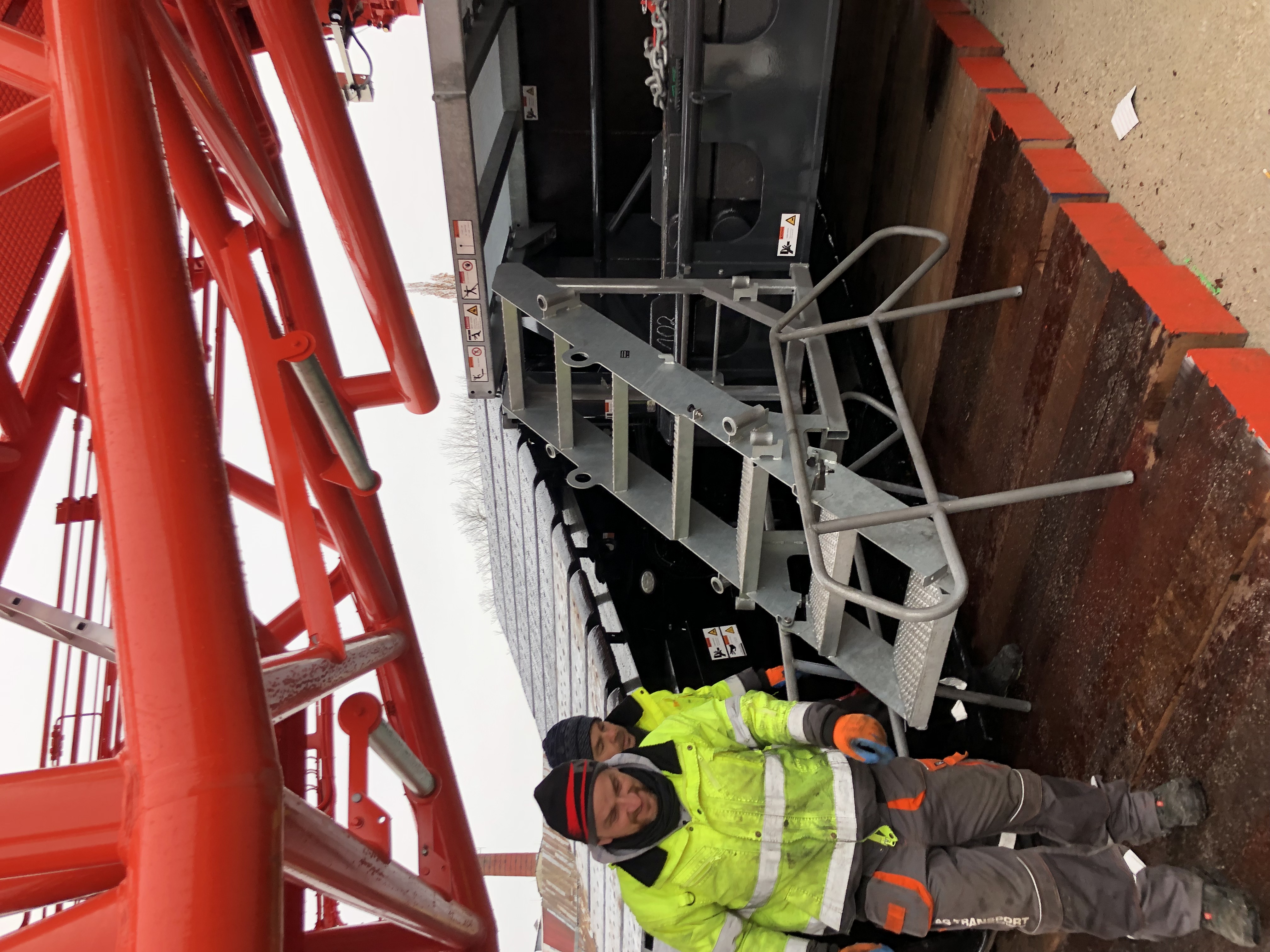

Montáž schodov z každej strany

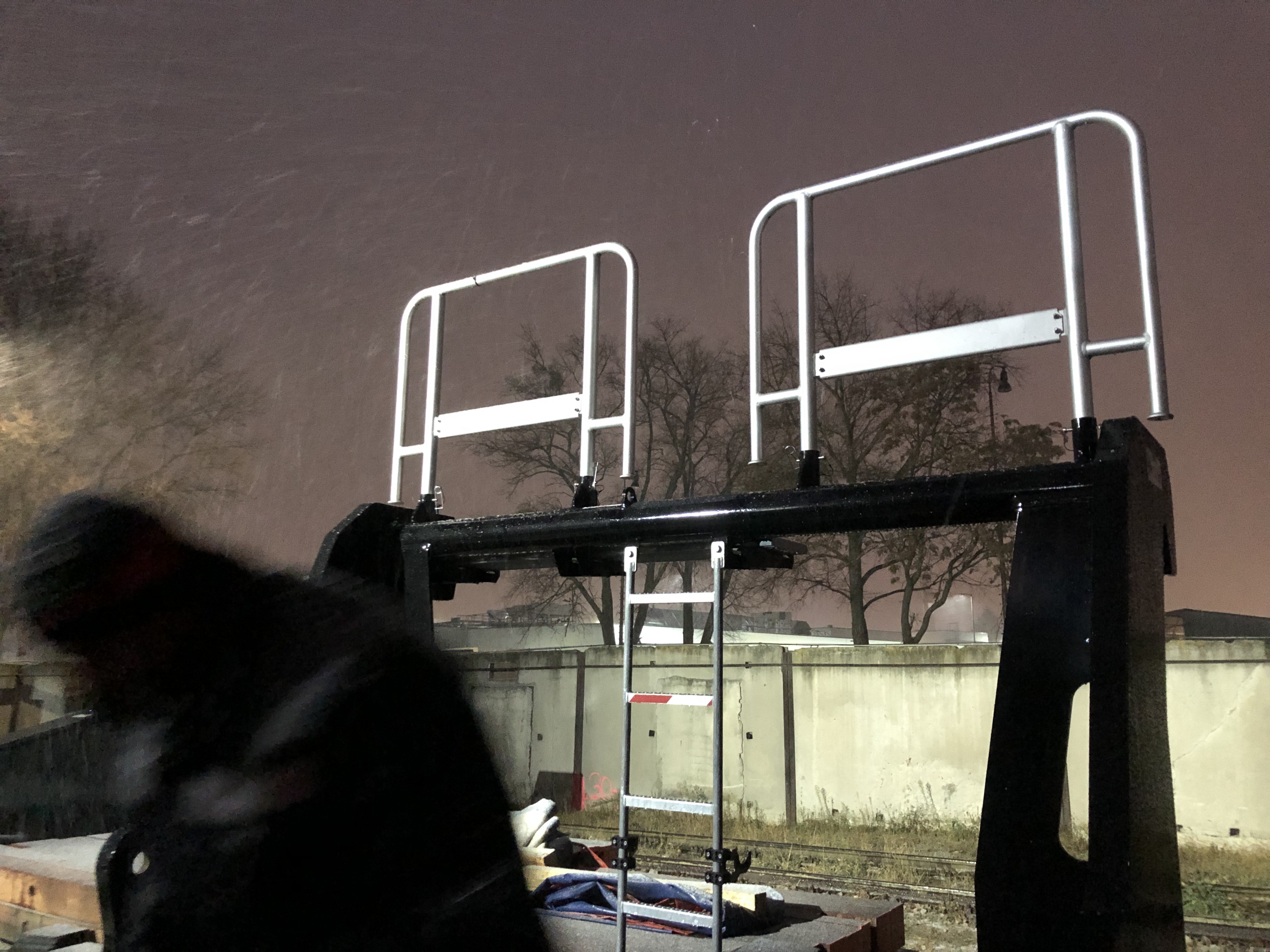

Schody centrálneho balastu
Schody centrálneho balastu
Schody centrálneho balastu i z druhej strany

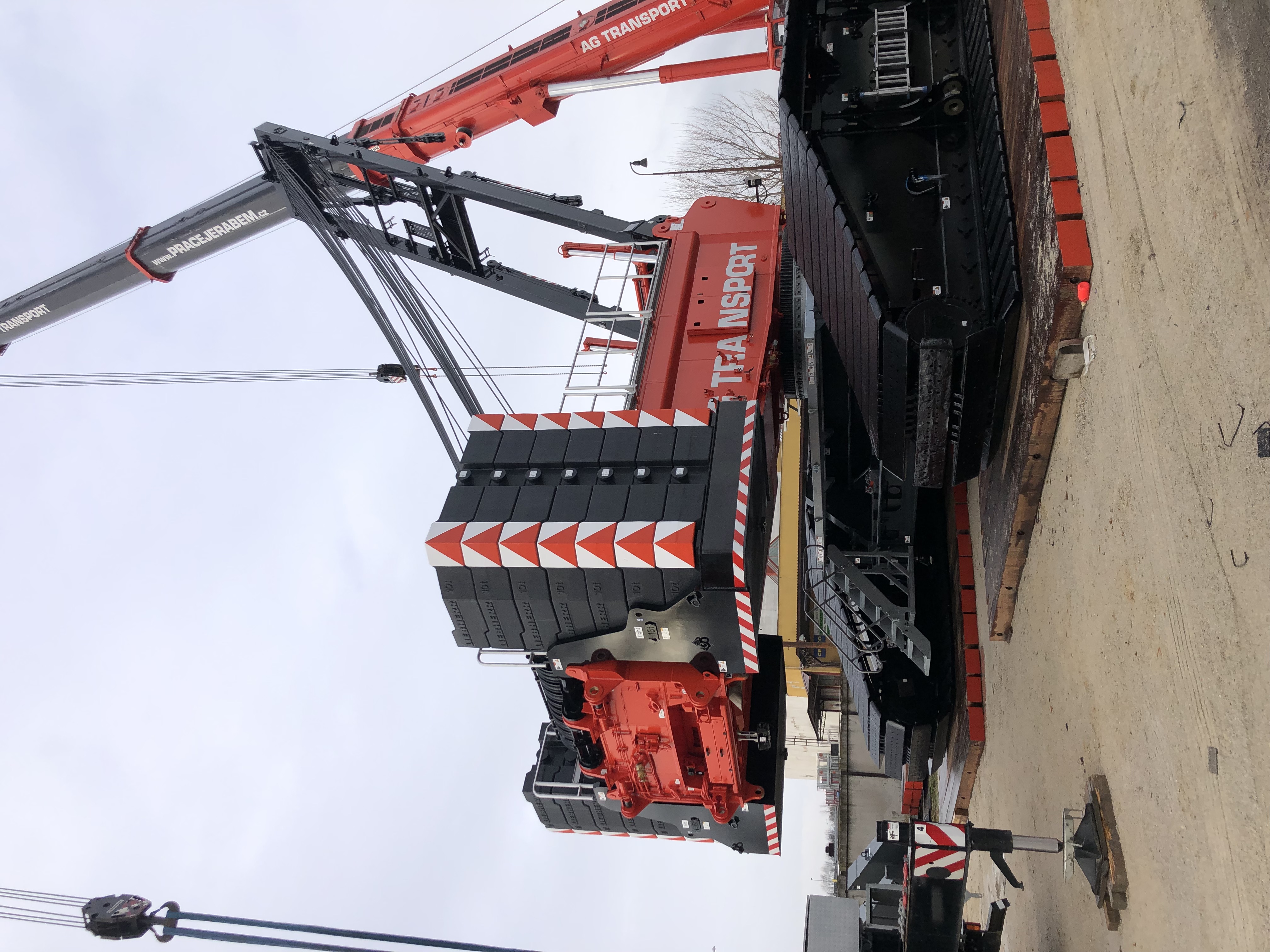

Protiváhy centralného balastu

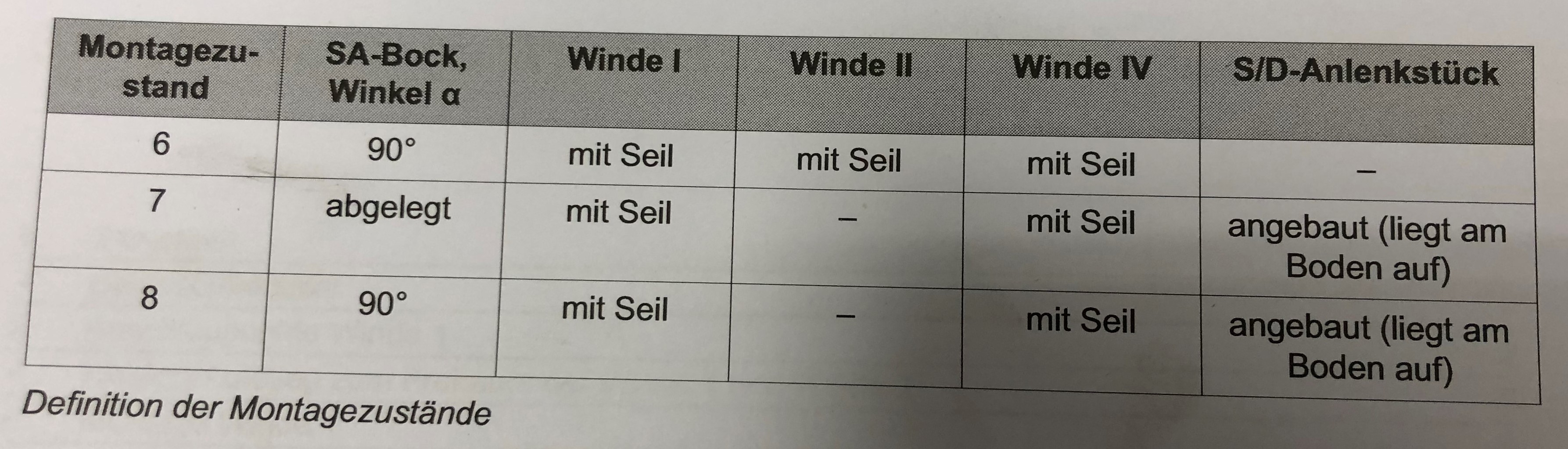

Uloženie protivách do košov centralneho balastu. Vždy podľa tabuliek konfigurácie. Koš sa počita celkom za 2x 5t.
Protiváhy - centralny ballast

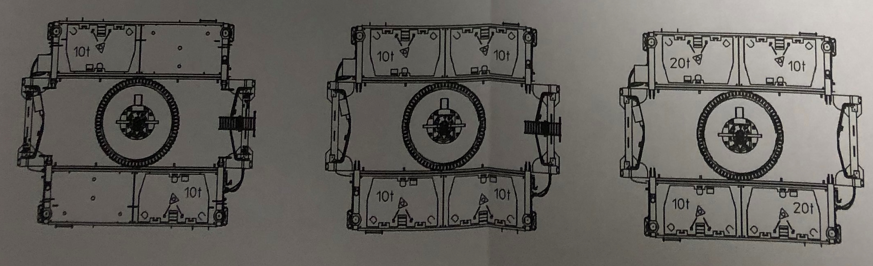

Protiváhy ukladaáme "do kríža", tak aby rozdiel medzi jednotlivými stranami bol max. 10t.
Ukladáme do kríža

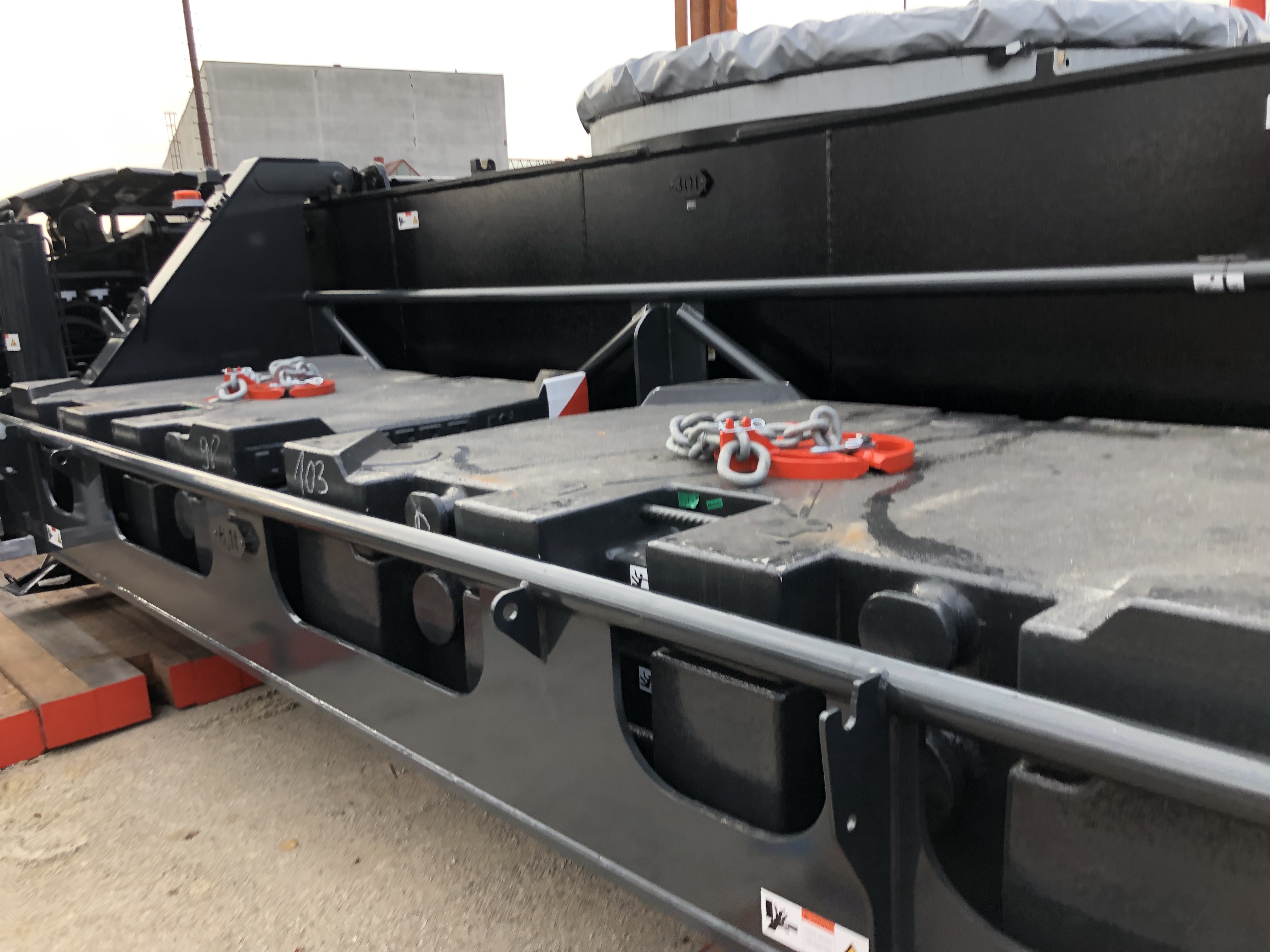

Zaistenie protiváh reťazou
Zaistenie protiváh reťazou

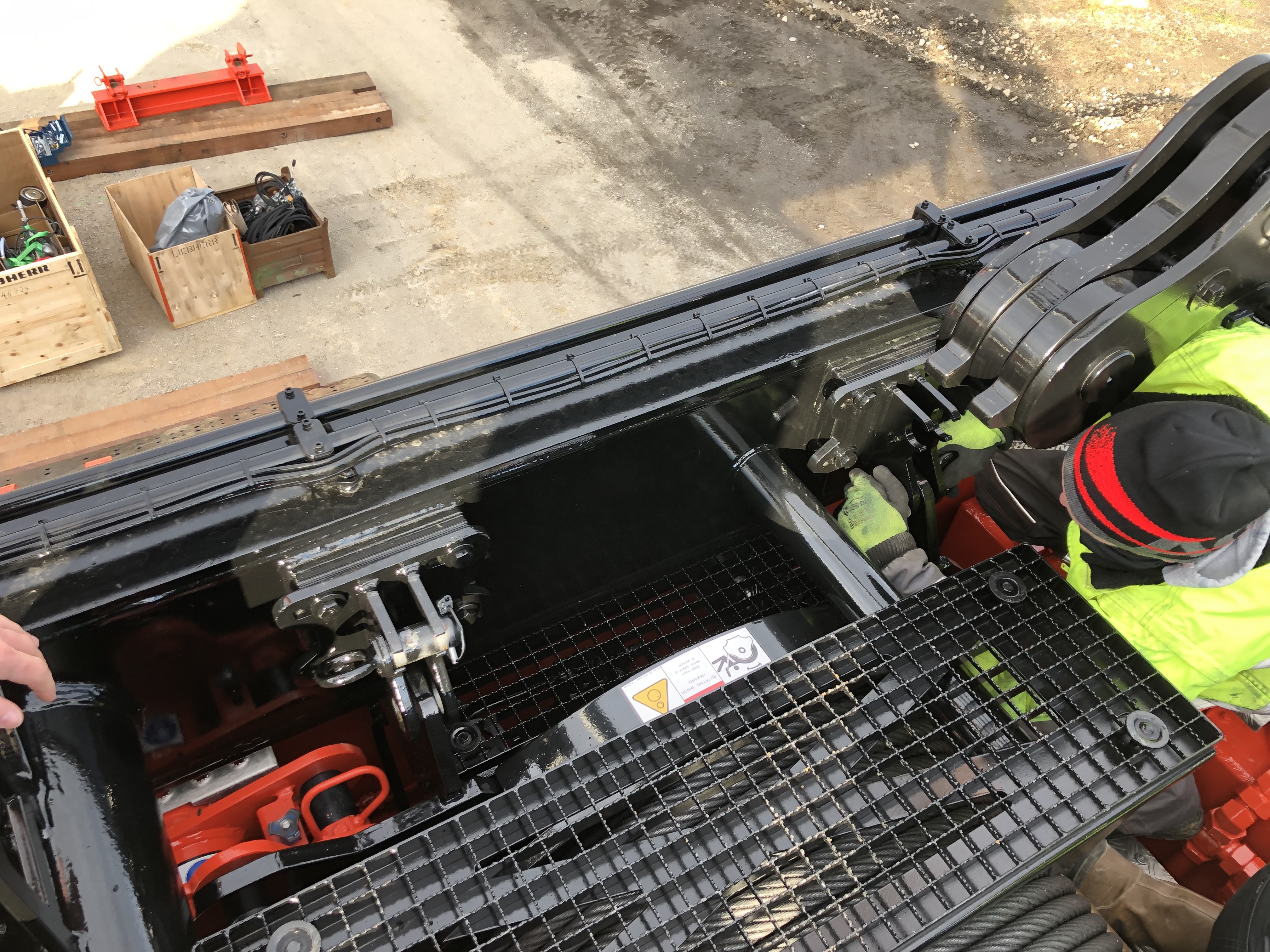

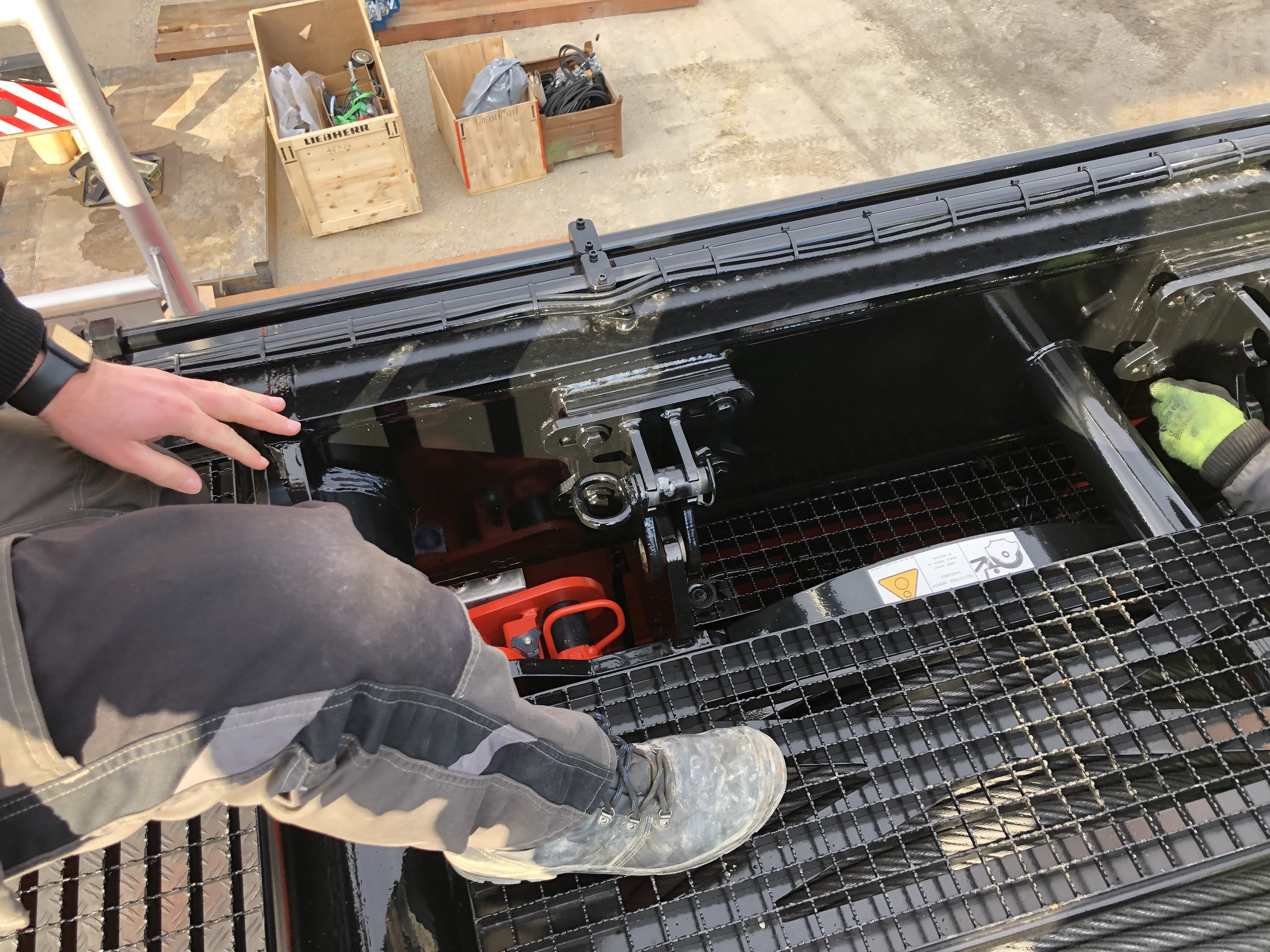

Usadenie strojovne na základňu

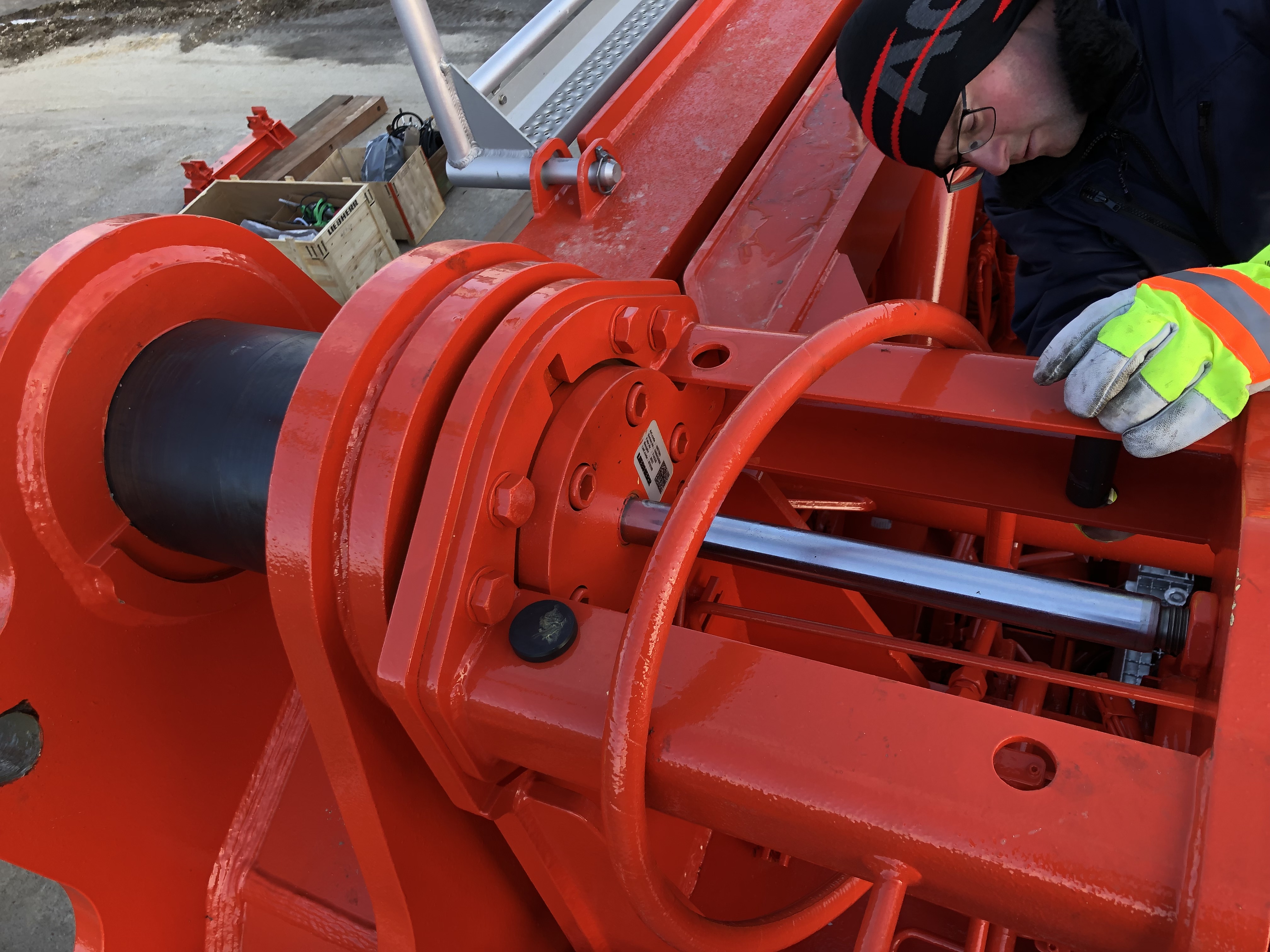

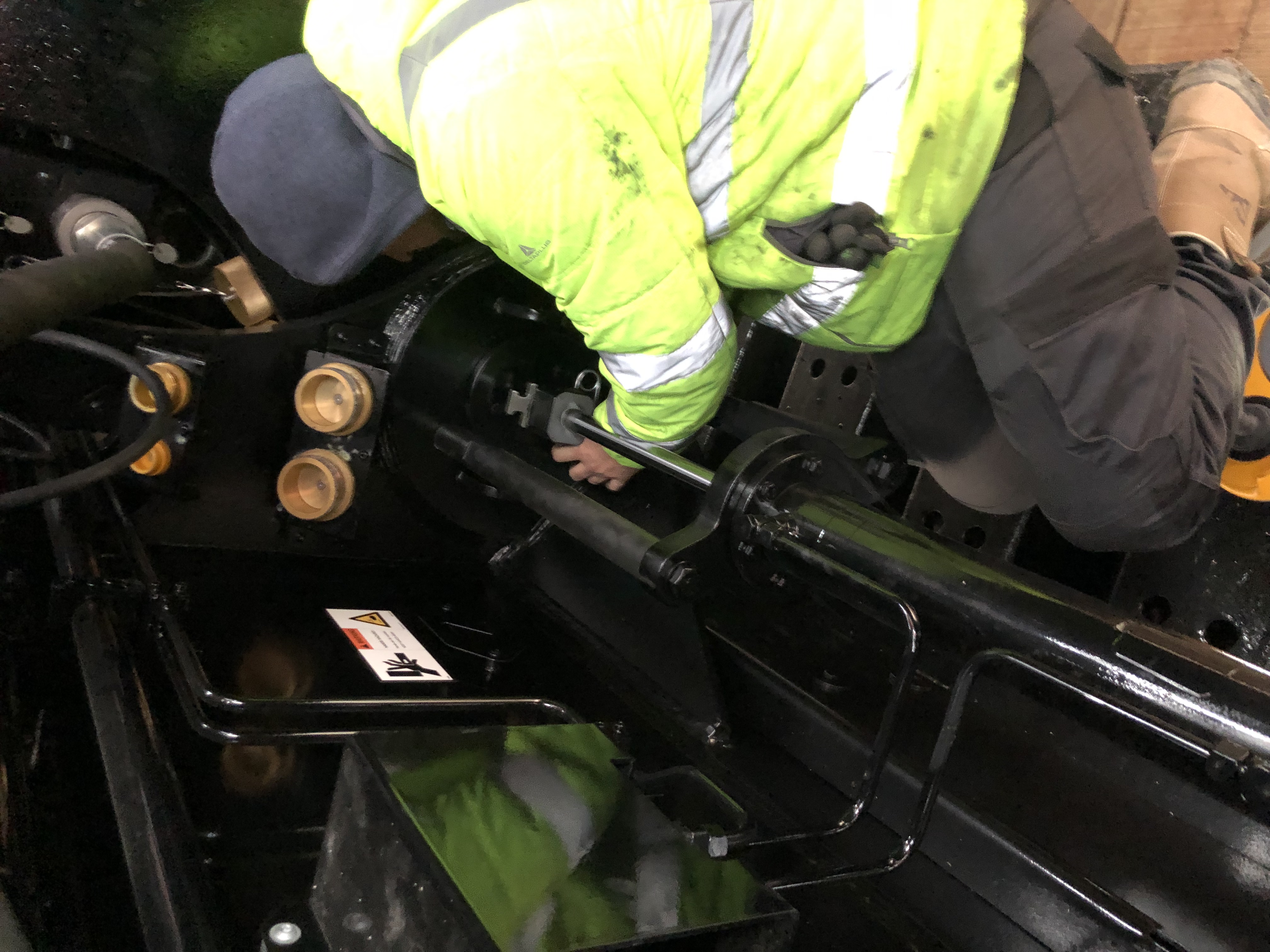

Pred samotnou montážou povytahujeme všetky čepy otoče na zákaldni
čepy namažeme ak su suché
Strojovňa by mala byt otočená tak aby kabina smerovala v smere čierného trojuholníka v otoči

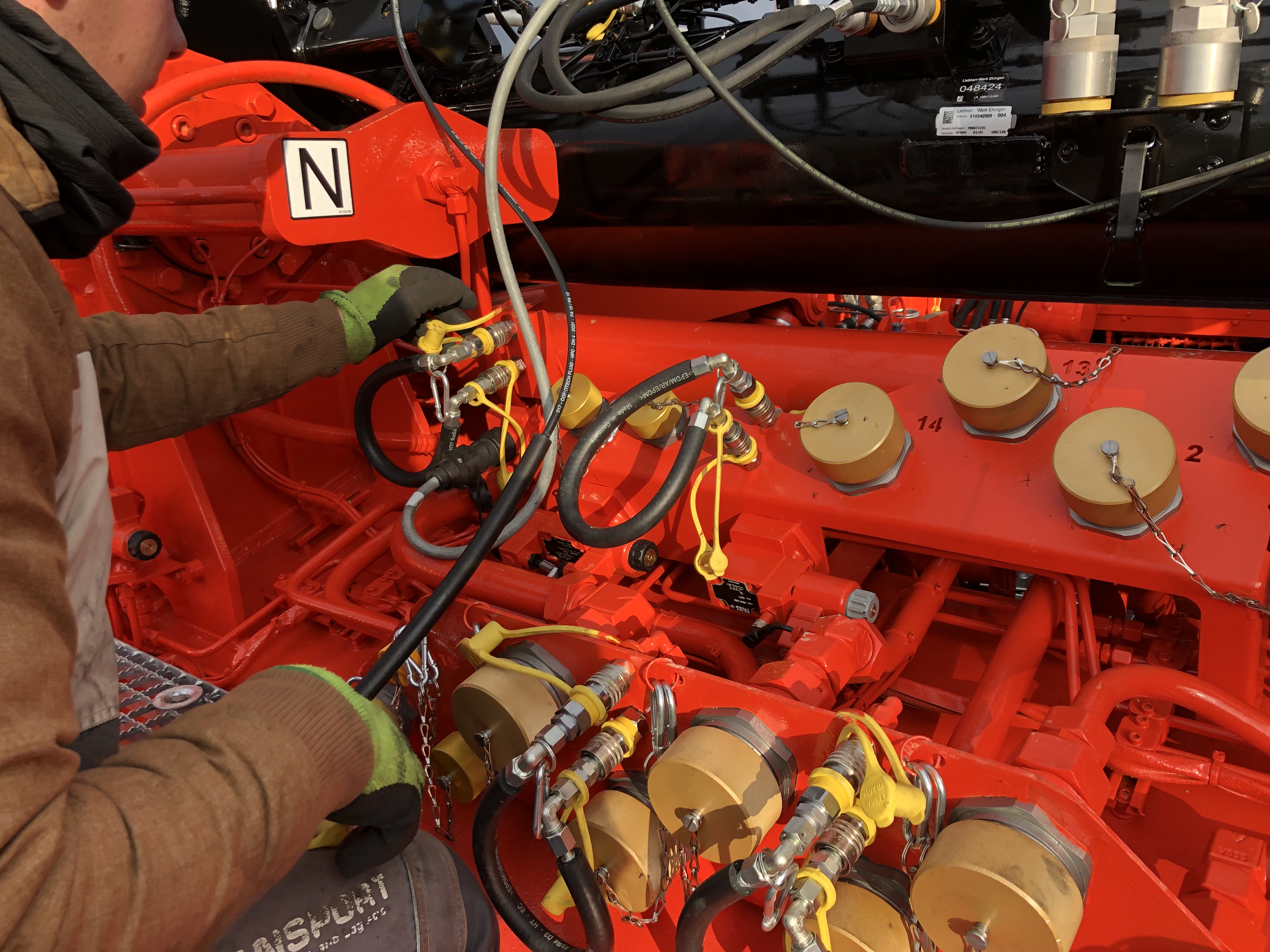

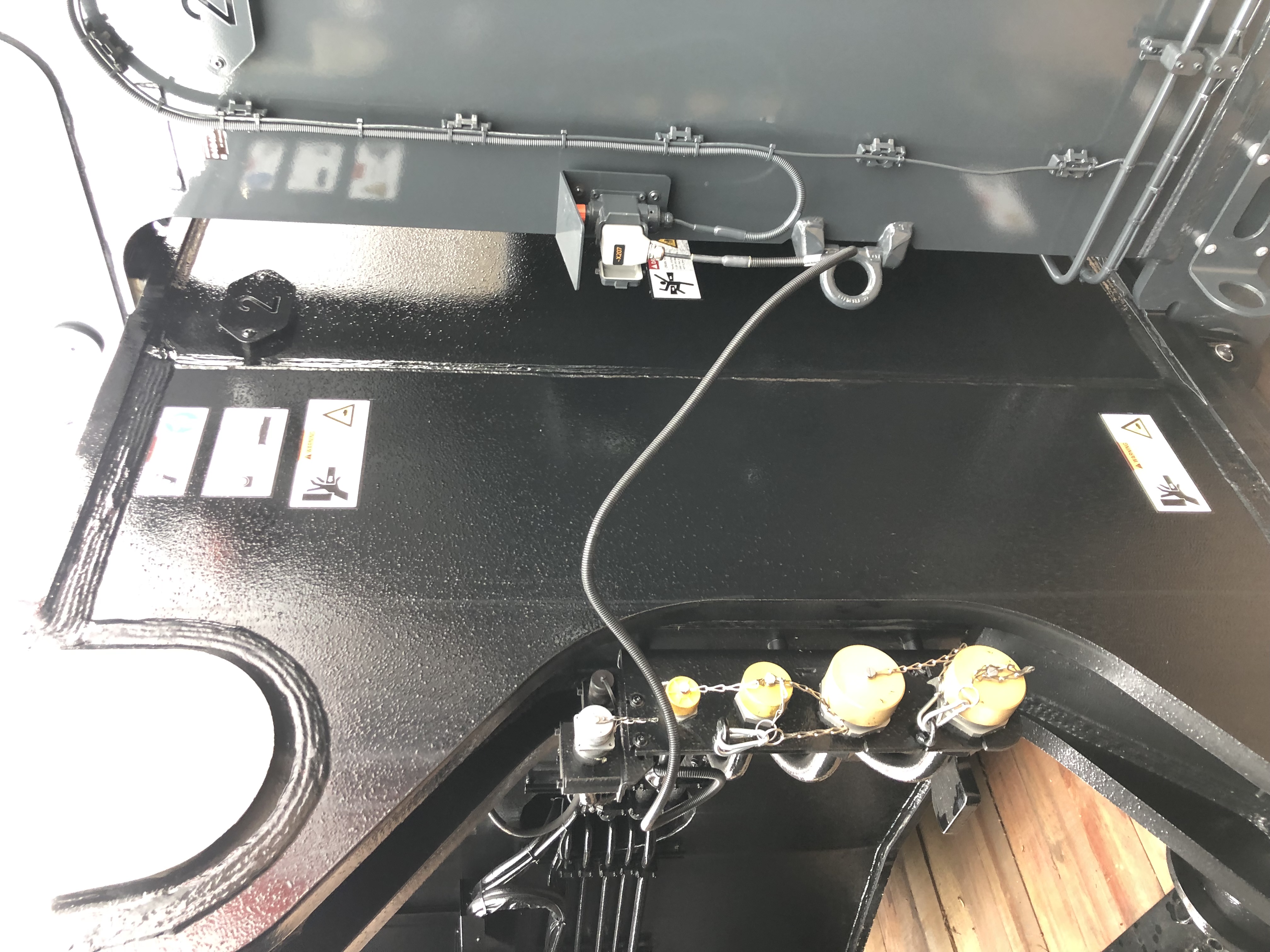

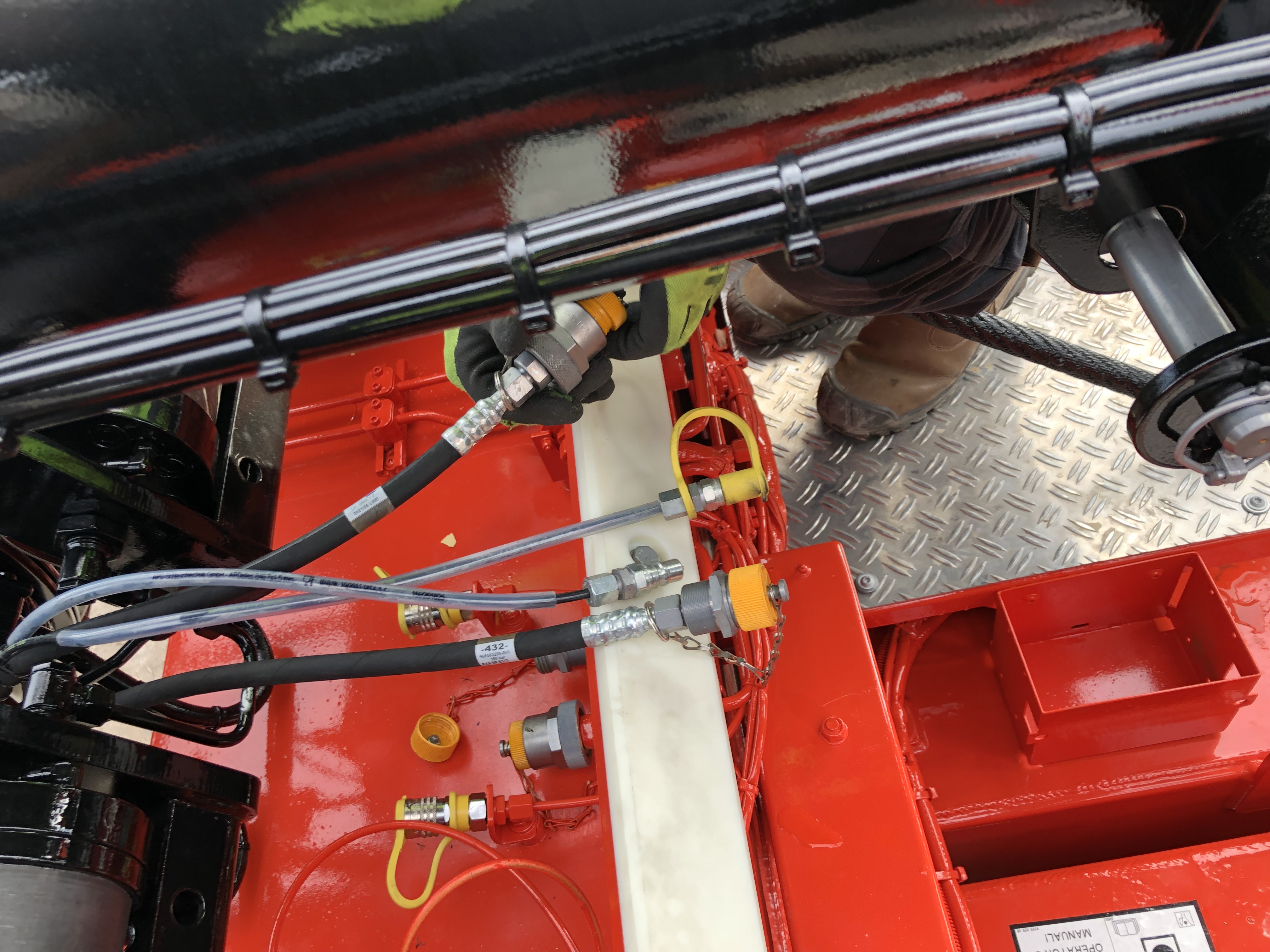

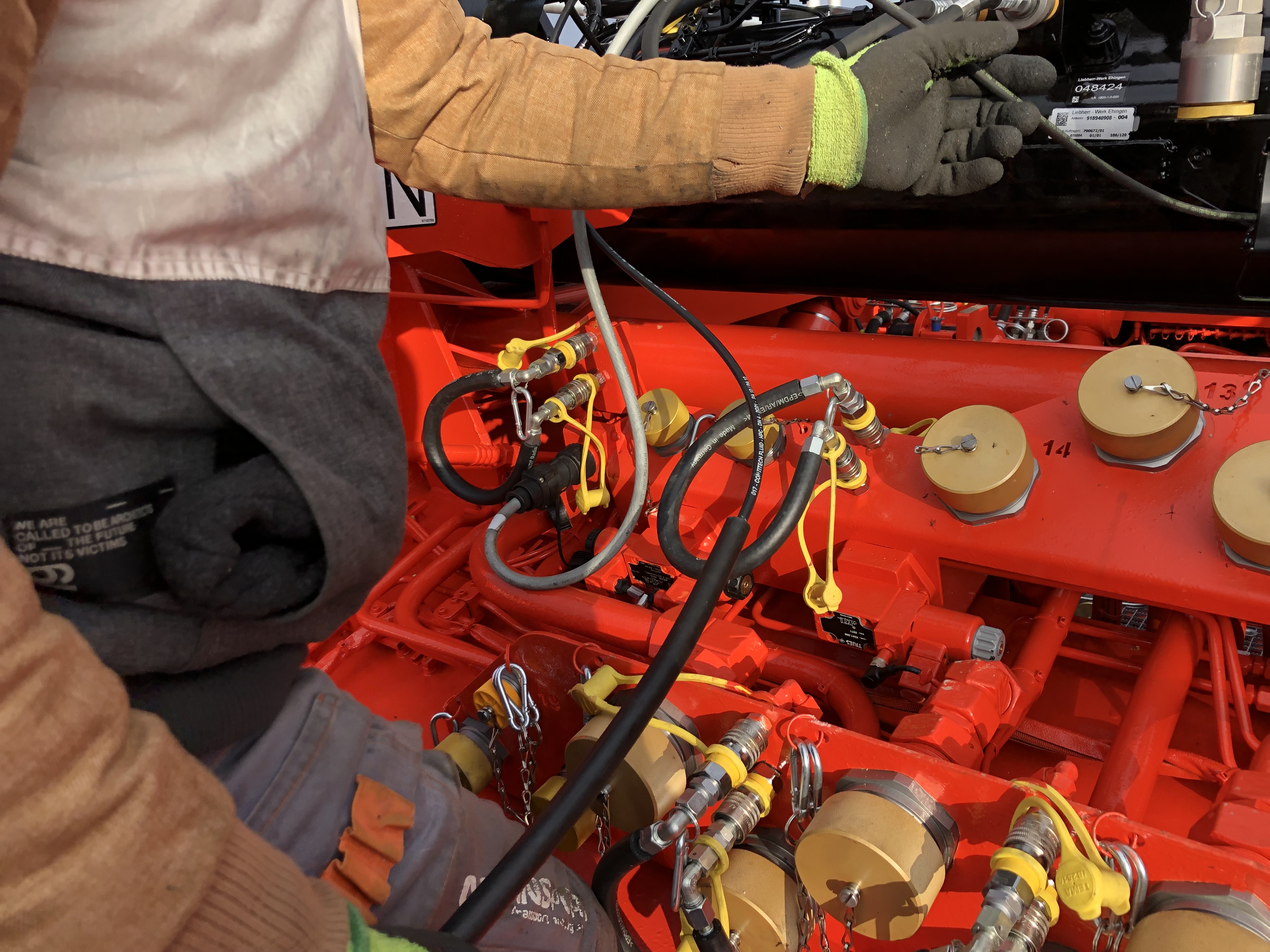

Zapojíme hydraulicke a elektrické hadice na základni a prepojime i so strojovňou
Zapojíme hydraulicke a elektrické hadice na základni - ku košu
Prepojenie dookola základňe
Prepojenie dookola základňe
Prepojenie dookola základňe

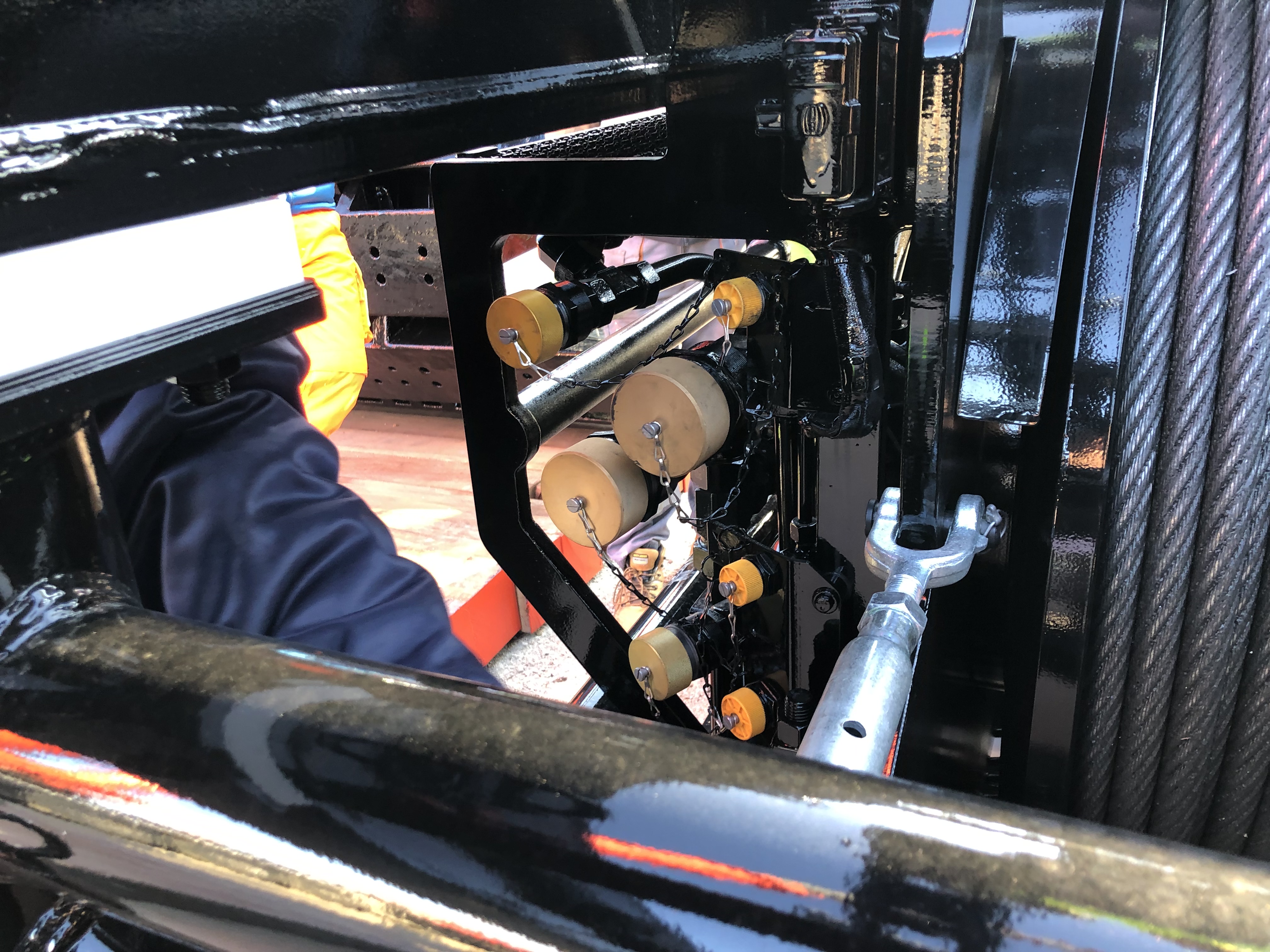

Uistíme sa že hadice a el. kábel je správne zapojený i do strojovňe
Uistíme sa že v otoči je hydraulika "zaslepená". Ináč nenaštartujeme!!!
Skúsime naštartovať strojovňu pripojenú k základni. Kľúčik v polohe č.1
Po naštartovaní spustíme základňu na operná nohy a srovnáme si do roviny
Konzoly na ktorých stala základňa presunieme preč aby nezavadzali

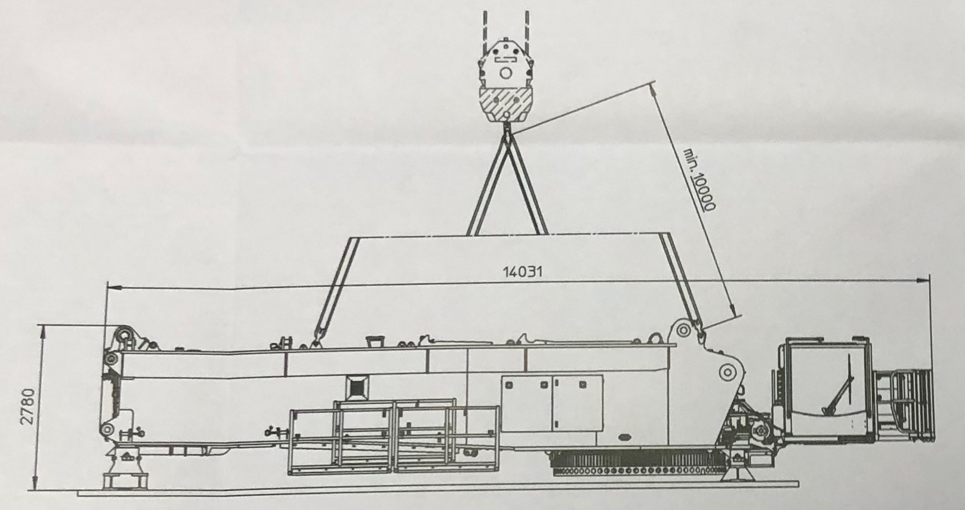

Zdvih strojovne

Zdvih strojovňe
Uviažeme strojovňu
Uviažeme strojovňu - 4 háčik
Odčepujeme od prepravnej konzoli a uviažeme si vodiace textilné lano

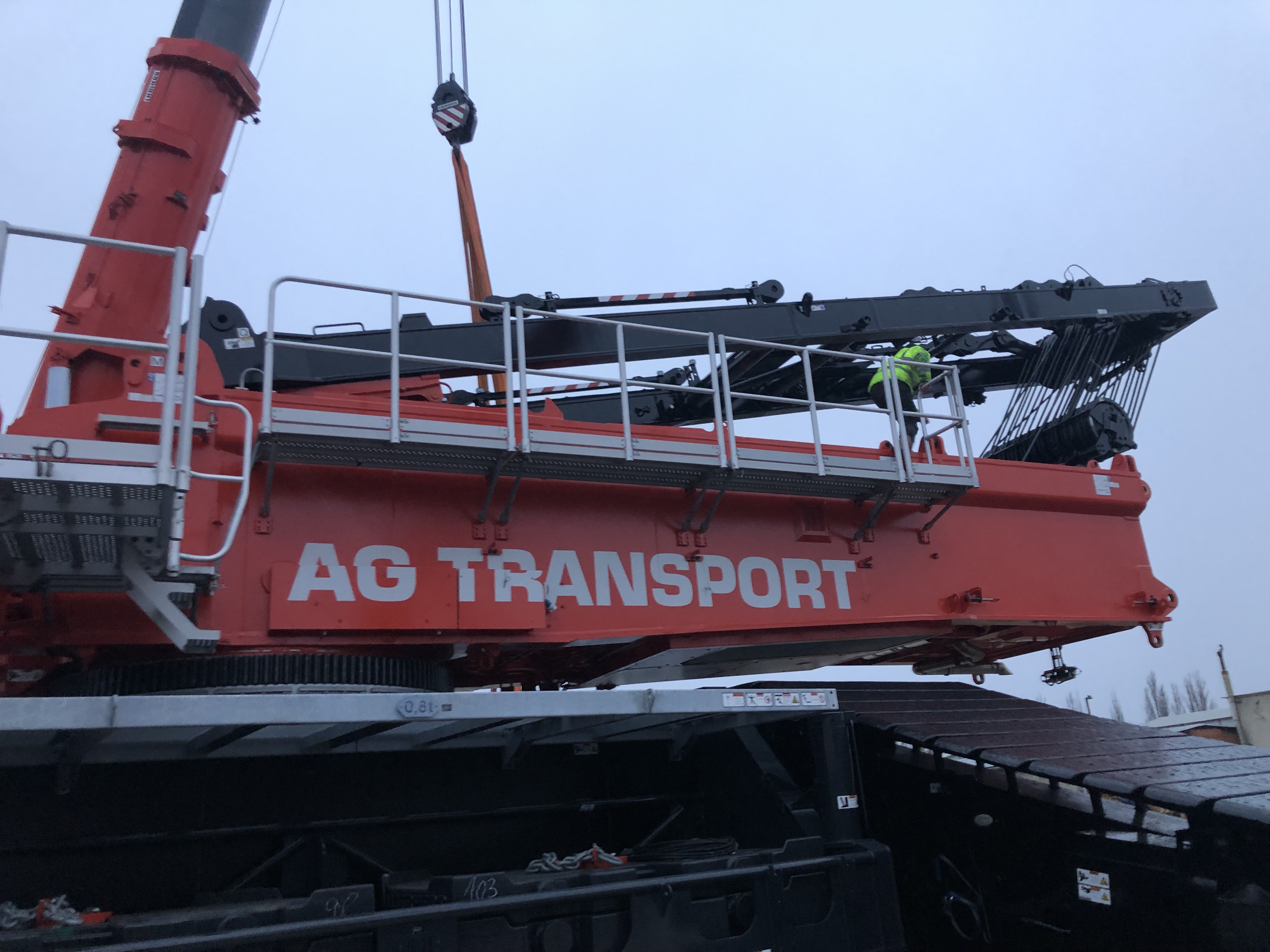

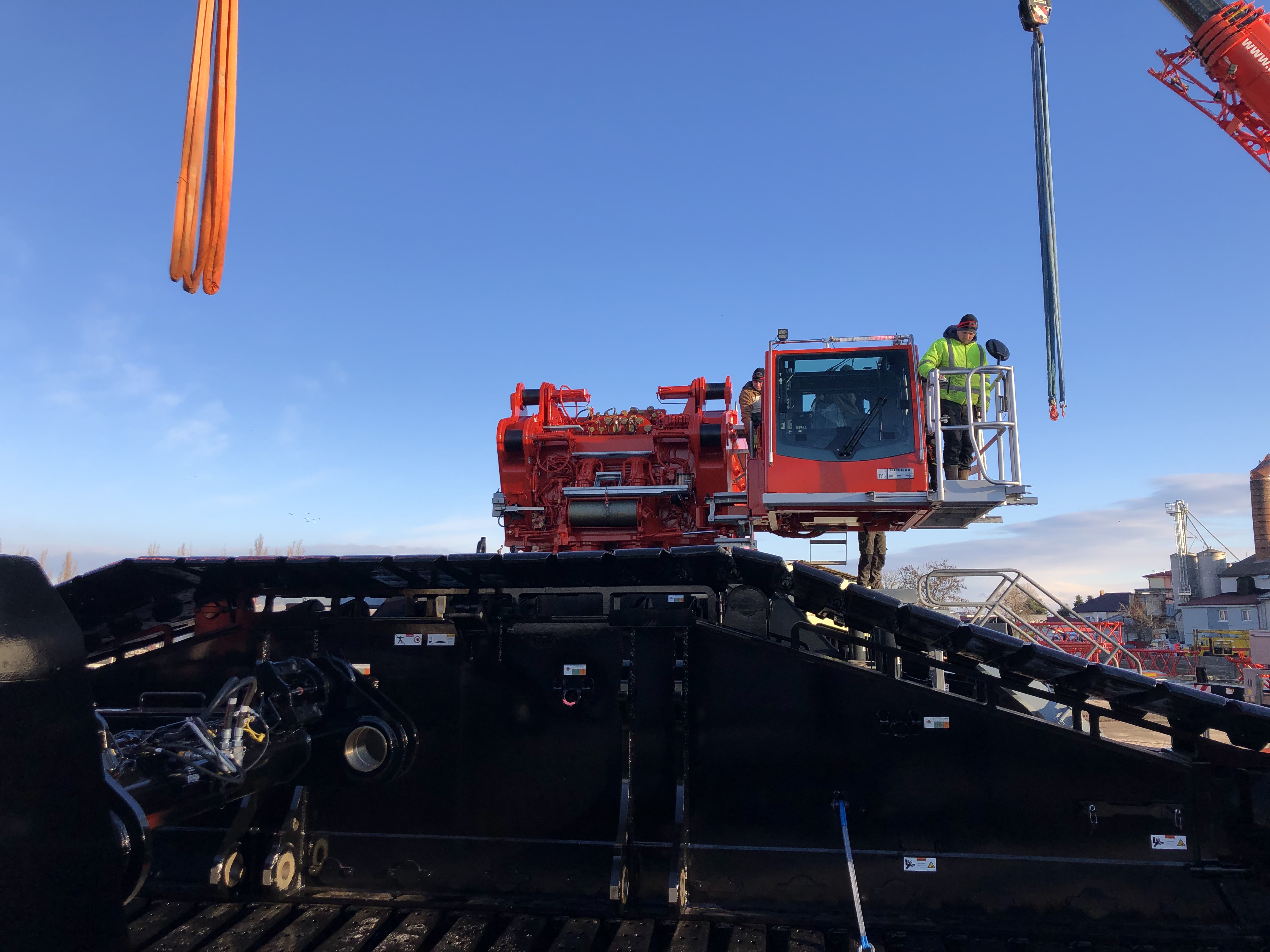

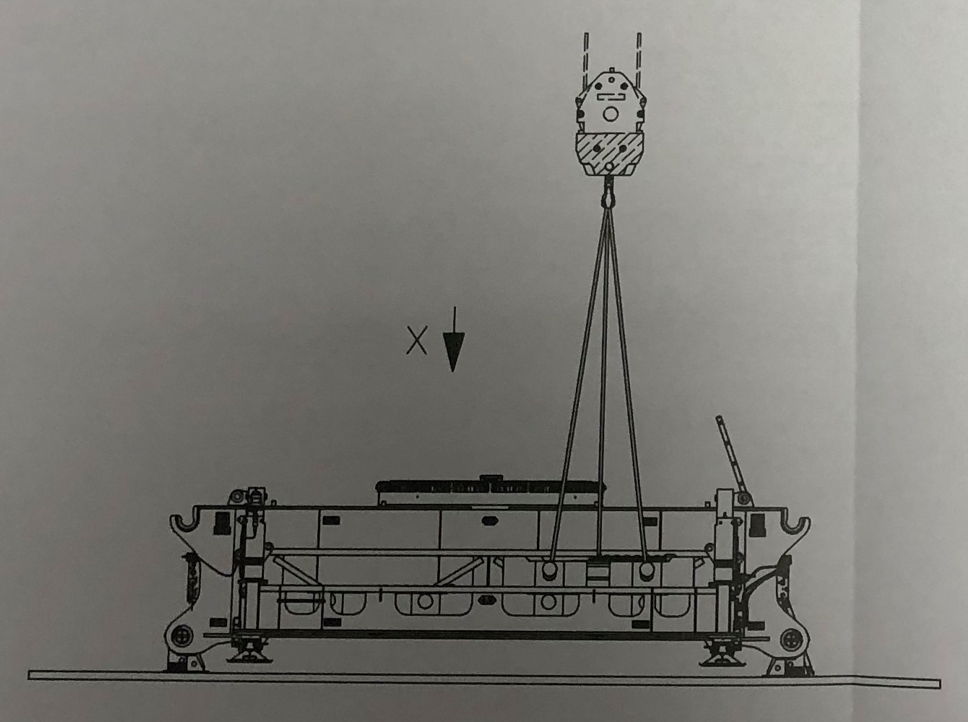

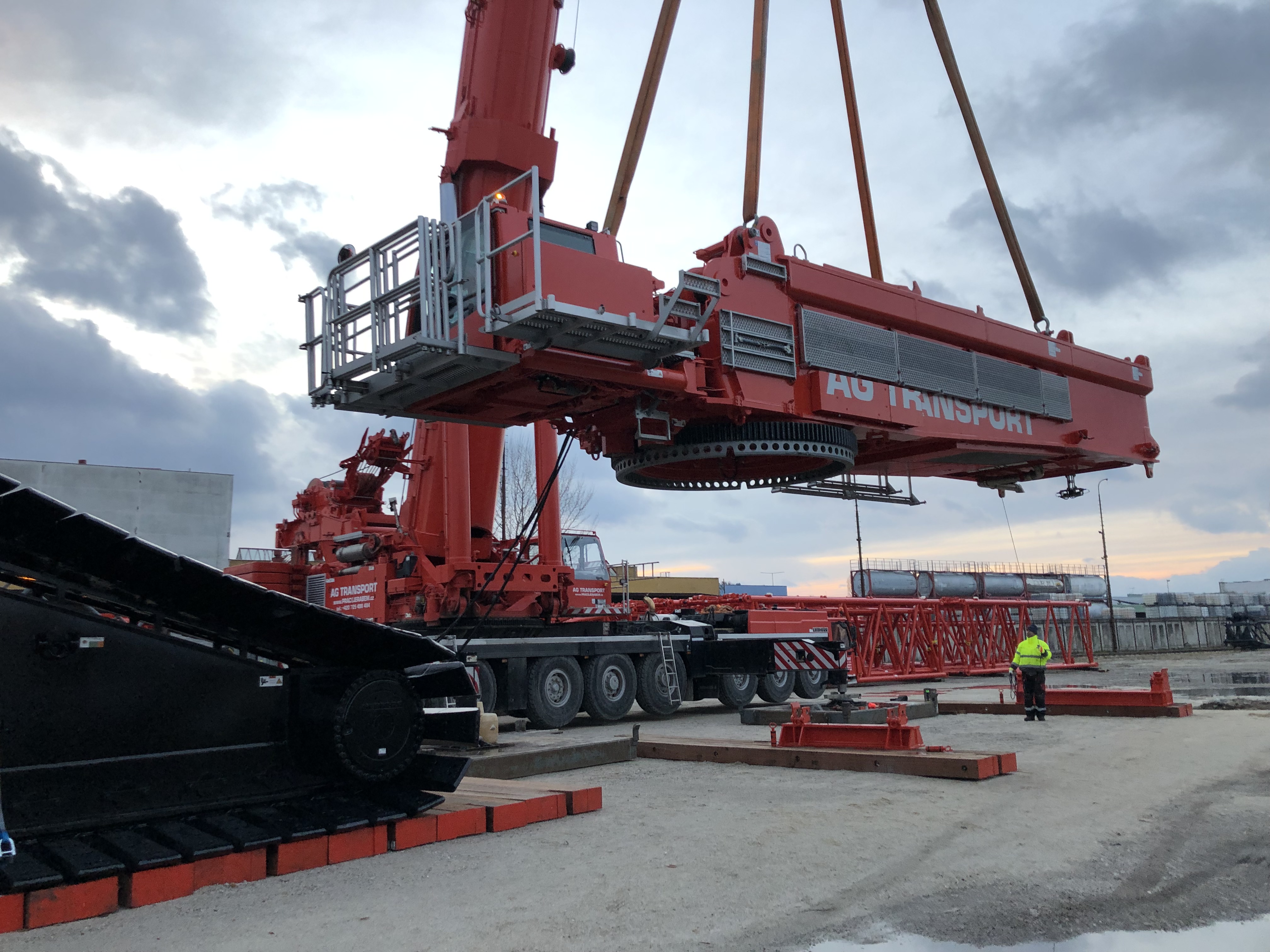

Zdvíhame strojovňu
Strojovňa musí byť usadená v spravnom smere voči základni. Kabina smeruje tam kde smeruje čierny trojuholník v otoči

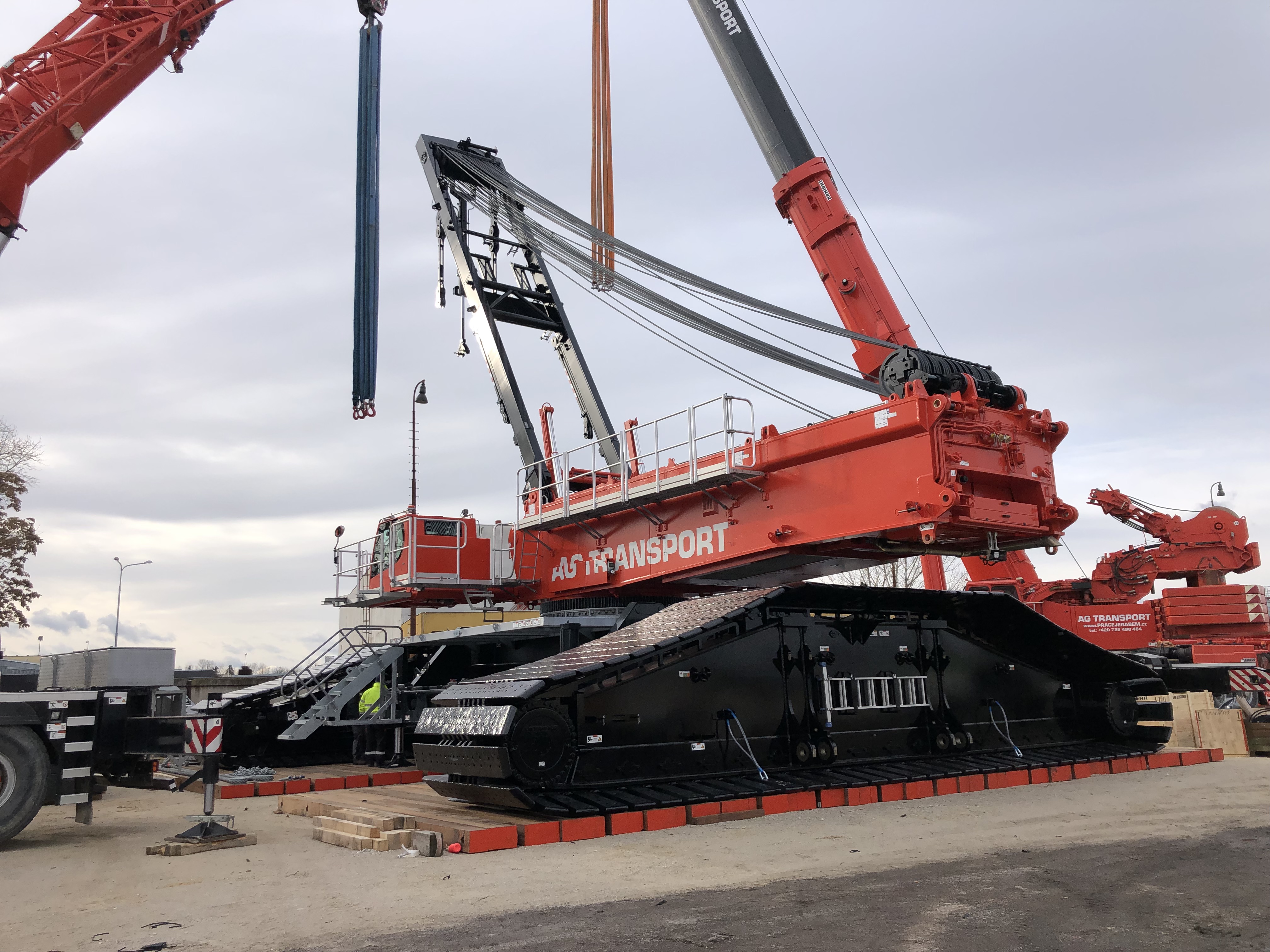

Správne uloženie strojovne

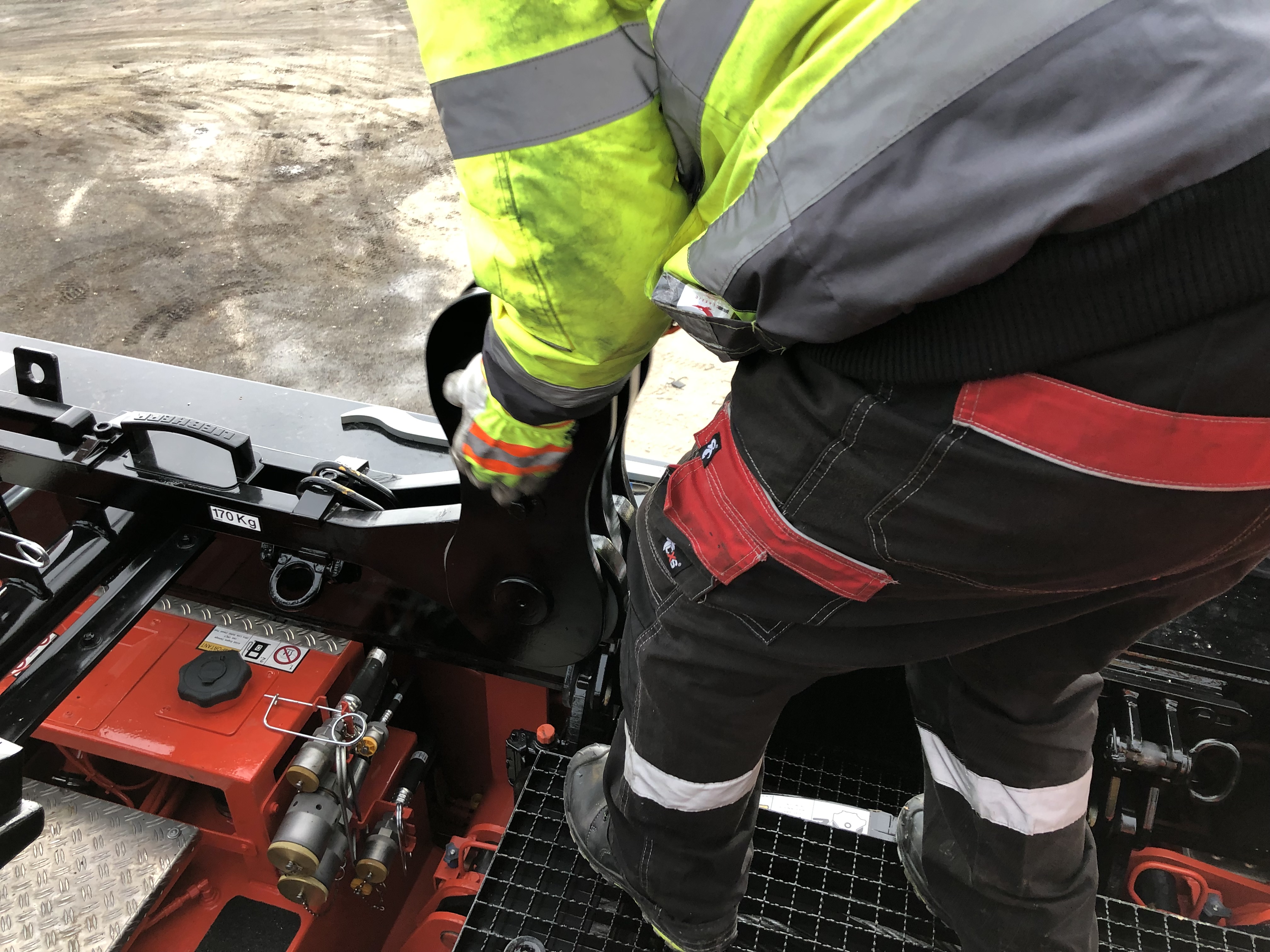

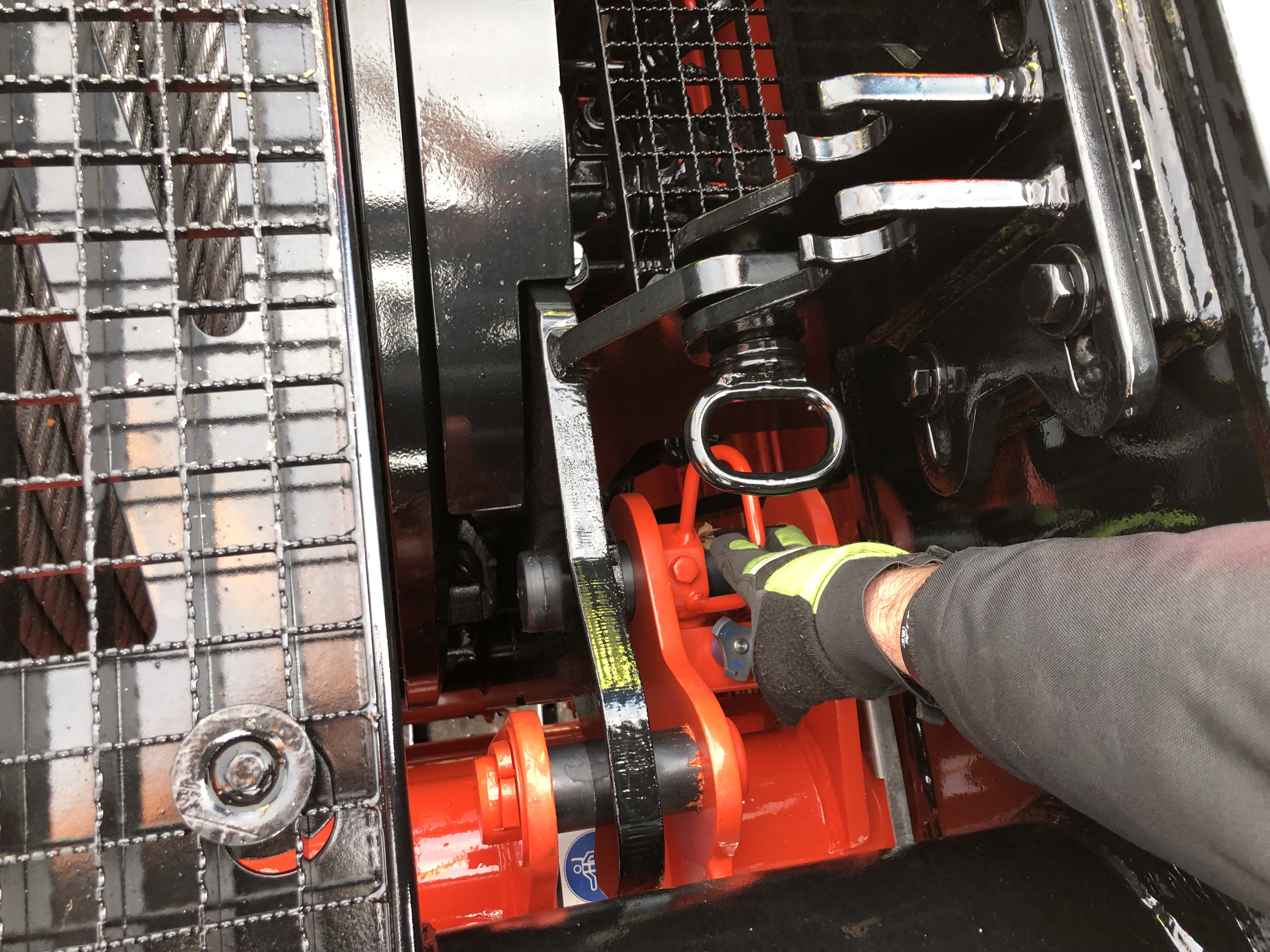

Po usadeni začepujeme všetky čepi a zaistíme ich. Môžme vypnúť motor
Môžme vypnúť motor a odpojiť el. a hydraulické hadice medzi strojovňou a základňou
Kabína vytočená v pracovnej polohe
Odstránime zelenú kurtňu ktorá istila kabinu voči strojovni

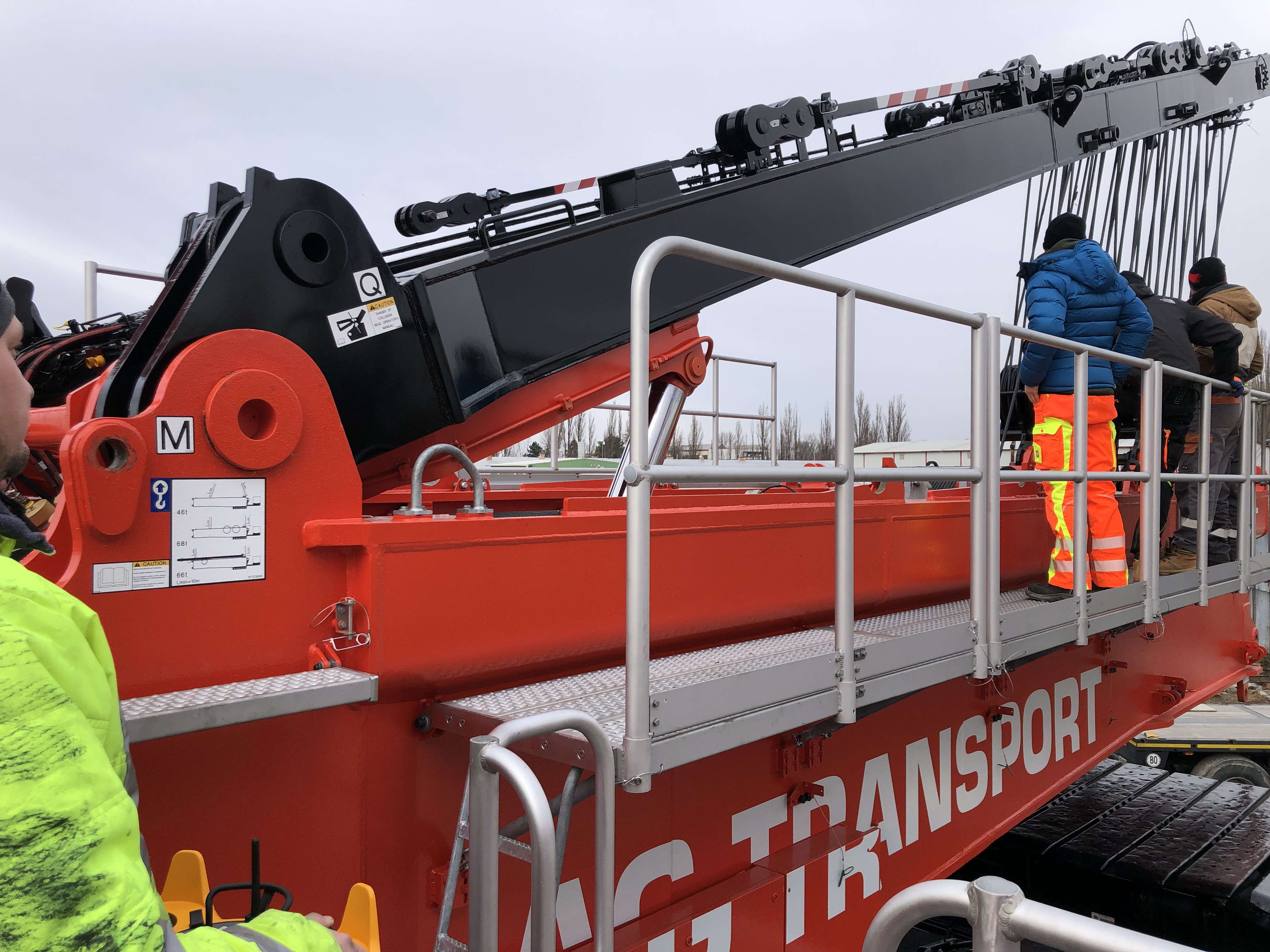

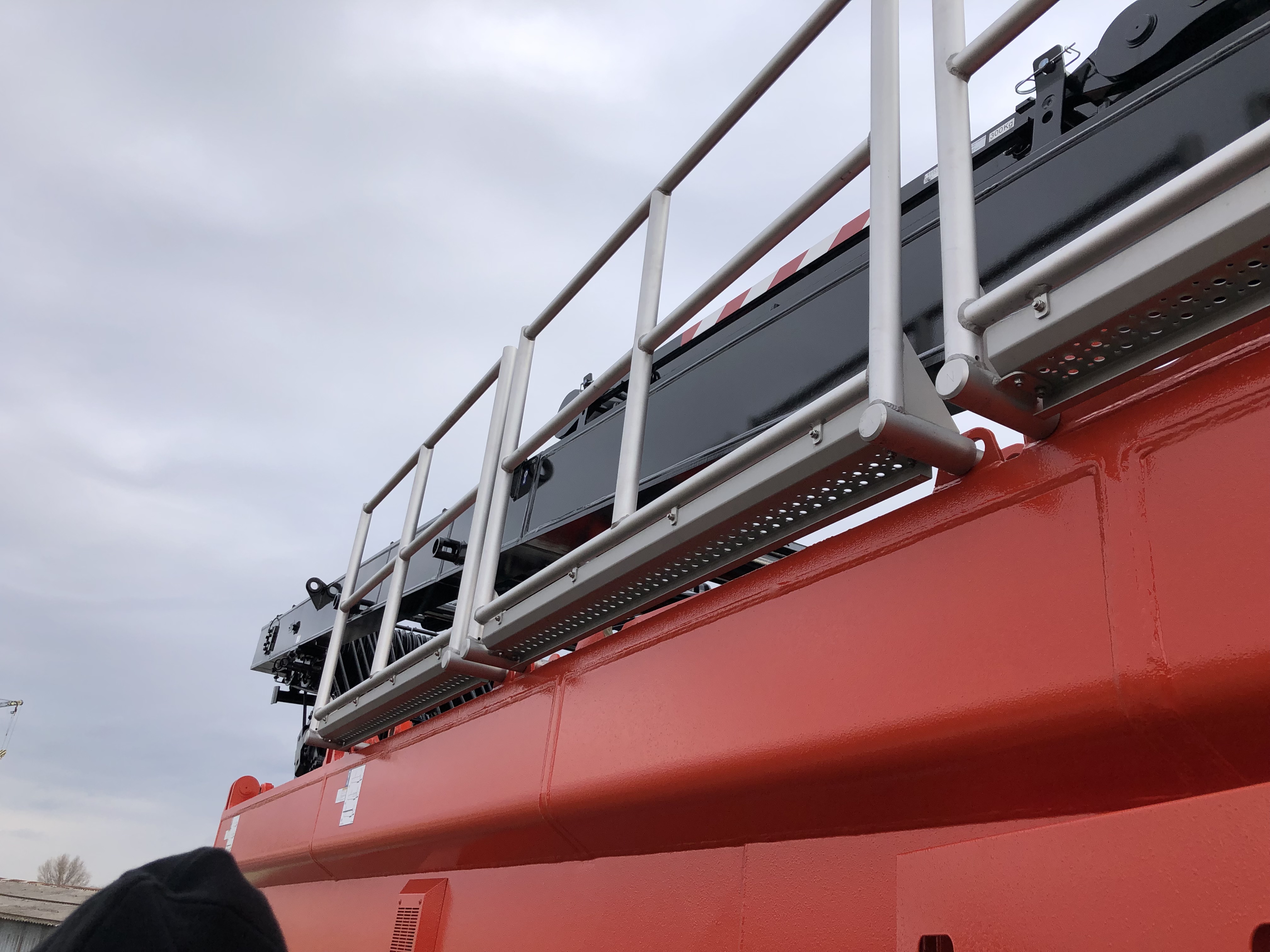

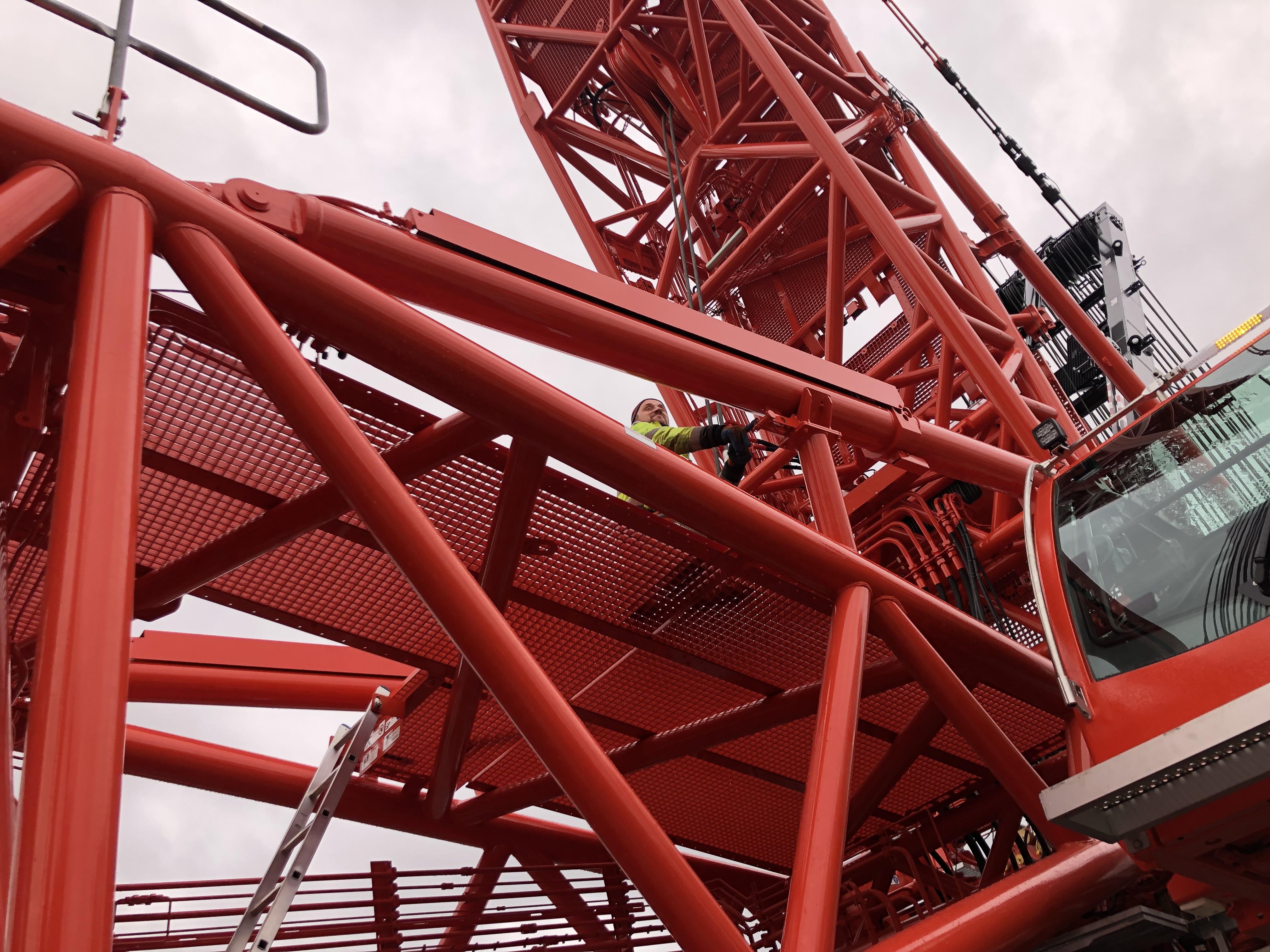

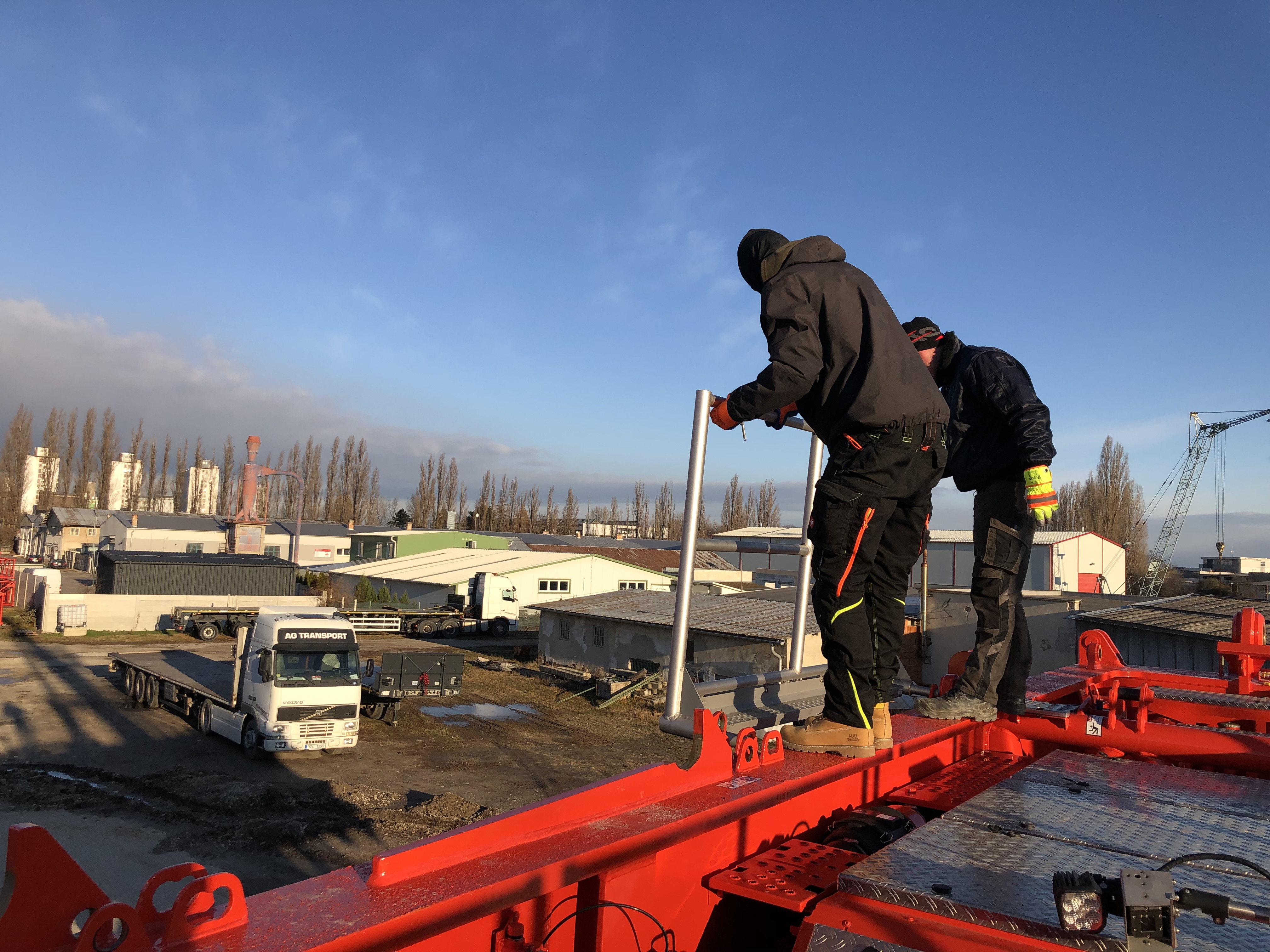

Plošiny

Montáž plošiny na oboch stranách a jej zaistenie
Montáž plošín
